可曲挠橡胶接头（Flexible rubber joint，以下简称橡胶接头）是一种由织物或其他资料加强的橡胶件与平形活接头或金属法兰等元件组成，用于管路系统的减震隔振、降低噪声和位移赔偿的接头
。今天我们来进建该型橡胶接头可曲挠橡胶接头位移机能试验步骤的内容
。

1、试样

在硫化后停放功夫不少于 24h 的橡胶接头制品中任取一件作为试样
。

2、设备及工具

2.1 电动试压泵或手动水压泵
。

2.2 压力表（与试验压力相适应的压力表，压力表不低于 1.6 级）
。

2.3 试验台、满足精度要求的量具
。

3、试验用介质

水、皂化液或相宜的液体
。

4、升压快率

当试验压力不超过 7.0MPa 时，升压快率通常为 0.075MPa/s~0.175MPa/s，若是达不到上述升压快率时，可约定一个相宜的快率值
。

5、试验的筹备

将平置的橡胶接头试样一端装上带排气阀的平面法兰盖，成为自由端；另一端装上带导气管的平面法兰盖和液压泵出口管相衔接并固定在试验台上，以低压水或皂化液充入试样内部排净空气，关关排气阀停泵
。调整试样轴线并固定自由端
。平行轴线丈量并纪录试样初试长度
。

6、轴向位移试验

按 5 筹备结束后，在轴线方向施加机械力将试样拉伸或压缩至划定的最大允许伸长量或最大允许压缩量，并固定住
。按 4 升压快率升高表压至表 1 划定的该试样的工作压力，保压 10min 查抄试样有无渗漏、开裂或异常变形等败坏景象
。

7、径向位移试验

该试验可单独进行，也可在轴向位移试验实现并恢复原状后进行
。用垂直于轴线的机械力将试样径向拉至划定的径向位移量，并固定住
。按 4 划定的升压快率升高至表 1 划定的该试样的工作压力
。保压 10min，查抄试样有无渗漏、开裂或异常变形等败坏景象
。

表 1 橡胶接头的公称尺寸及合用的工作压力

8、角向试验

该试验可单独进行，也可在轴向位移和径向位移试验实现并使试样复位至 5 划定的状态后陆续进行
。动弹试验台直角挡板，使试样端面转角达到划定的最大角位移量
。按 4 划定的升压快率升高表压至表 1 所划定的该试样的工作压力，保压 10min，查抄试样有无渗漏、开裂或异常变形等败坏景象
。

9、试验了局

在维持功夫内观察并纪录试样有无渗漏、开裂及异常变形景象
。

10、附检测纪录表

按表 2 填写试验纪录表
。

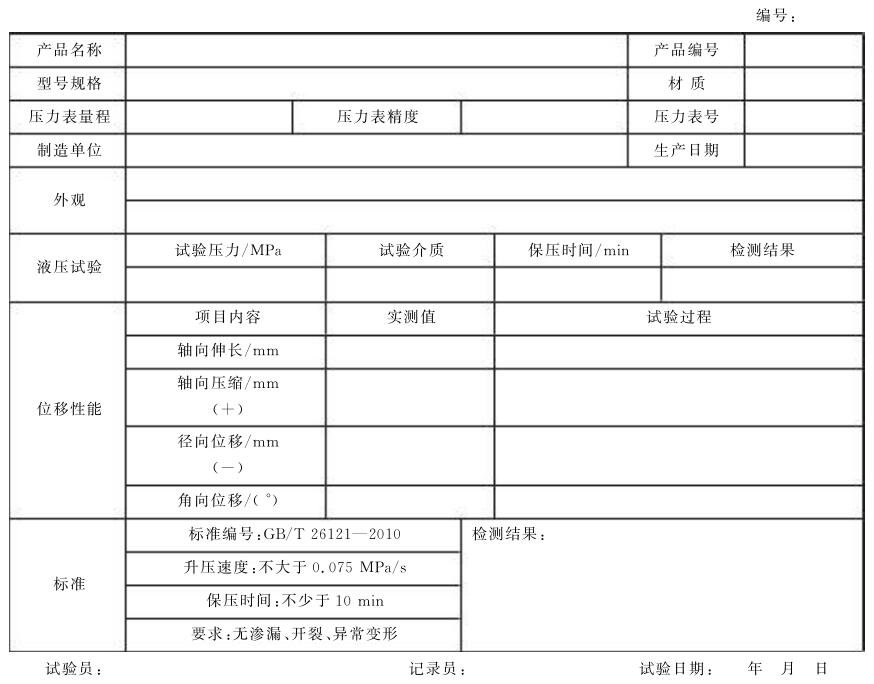

表 2 试验纪录表
