1、试验设备

1.1 压力系统

1.1.1 压力系统由加压泵、限压阀、调节阀及高压管路衔接件组成，应拥有在设计压力、设定循环压力频率下陆续实现整个试验的能力。

1.1.2 压力系统应建设安全阀和垂危终场装置。

1.2 监测仪表

1.2.1 试验系统应装置一个检测用压力传感器，以及至少一个监控用的压力传感器，并在试样端装置一只标定用压力表。

1.2.2 检测用压力传感器和监控用压力传感度量程不超过设计压力的 2.5 倍，并拥有 ±0.3% 的相对误差。标定用压力表量程不超过设计压力的 2 倍，精确度等级不低于 0.25 级。

1.2.3 试验系统应装置计数软件或计数仪表，正确纪录循环压力试验次数。

1.2.4 压力传感器应切合 JJG 882 的划定，标定用压力表应切合 JJG 49 的划定。

1.3 温控系统

1.3.1 温控系统由温控装置、循环泵、液位批示器、电磁阀和恒温水槽组成，实现恒温水槽的温度节造和水位节造。

1.3.2 温控装置应建设加热器、温度传感器和温度丈量仪表，温度丈量仪表的最幼分度值不大于 0.1℃。

1.3.3 恒温水槽应具备优良的保温性。

2、试验设备装置

2.1 试样装置

2.1.1 试样可所以单支分离膜表壳，也可所以多支分离膜表壳的串联或并联。

2.1.2 将试样按设计要求装置固定于恒温水槽中。分离膜表壳循环压力试验道理如图 1 所示。

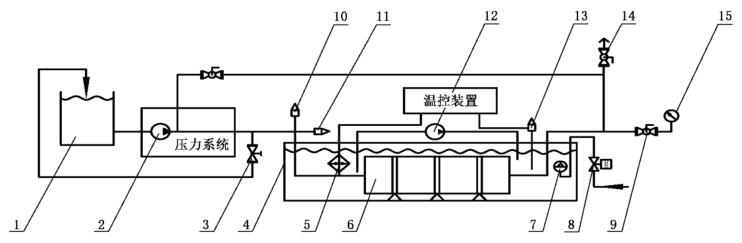

注明：

1——储水箱；2——加压泵；3——泄水阀；4——恒温水槽；5——加热器；

6——试样；7——液位批示器；8——电磁阀；9——球阀；

10——检测用压力丈量仪表或压力传感器；11——监控用压力丈量仪表或压力传感器；

12——循环泵；13——温度传感器；14——最高排气点球阀；15——标定用压力表。

图 1 分离膜表壳循环压力试验道理图

2.1.3 装置好的试样距离恒温水槽周围至少 100mm。

2.1.4 将试样装满自来水，装置最高排气点的球阀。

2.2 温控系统装置

2.2.1 将温度传感器固定于恒温水槽中，温度传感器不触及试样和恒温水槽的箱体，且浸没水面下至少 200mm。

2.2.2 将液位批示器固定于恒温水槽中，恒温水槽最低水位高于试样最高点至少 100mm。

2.2.3 循环泵吸水管口浸没于恒温水槽一端底部，循环泵出水管口搁置于恒温水槽另一端液面处。
