消防软管-橡胶和塑料吸引软管和软管组合件有以下两种型别（软管结构）：

A 型软管应含有：

a）厚度均匀、适当同心度和无孔洞、孔隙和其他缺点的橡胶内衬层；

b）用任何适当步骤均匀铺放的纺织物加强层；

c）均匀一致铺放的用能使软管达到规范要求的金属资料造作的一根或多根埋置钢丝螺旋线；

d）耐臭氧、质量无缺点和厚度均匀的橡胶表覆层。

B 型软管应由可曲挠的热塑性塑料资料组成，由埋置在其中的刚性聚合物资料螺旋线支持。软管壁的加强层和可曲挠组件应固定，并应无裂纹、孔隙、杂质或其他缺点。

凭据有关尺度要求，B 型软管应进行耐压力脉冲机能试验，并切合以下要求：

当按下述步骤进行试验时，在至少 10 000 次周期之前试样不应泄漏或分裂。若是在距试样其中一端一个直径长度之内失效，那么该次试验应作废，而应再试验一个试样。

脉冲压力试验步骤：

1、试样

应试验至少 3 根带有管接头的软管试样。管接头之间的净距离应至少为软管内径的 5 倍。

2、试验设备

一套试验装置可能施加一种可在预约水平开释，迟延一固按功夫，而后可能沉复脉冲周期的液压内压的环路。脉冲周期应切合图 1 的压力-功夫要求。一套适合的试验装置应切合图 2。

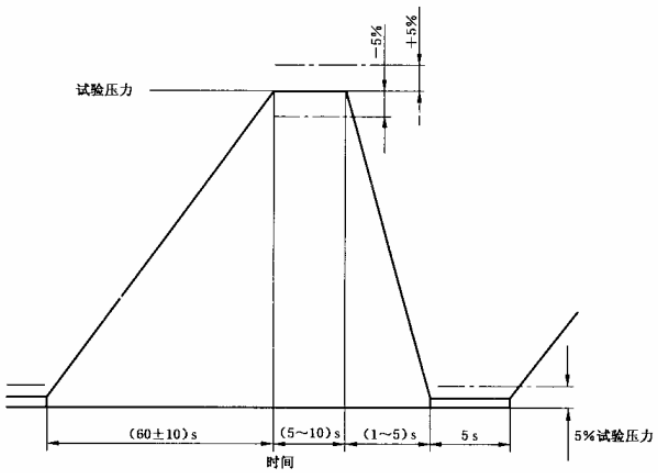

图 1 压力脉冲周期

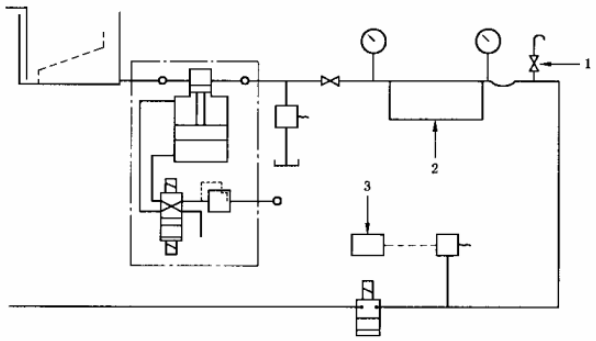

1——放气阀；2——试样；3——按时器。

图 2 适合的脉冲试验回路

3、试验流体

试验流体应为可适当染色的水。

4、调节

在软管造作之后 24h 以内不应进行试验。试样应在试验前在（23±2）℃下调节至少 3h。

注：调节的 3h 可蕴含在造作后的 24h 之内。

5、法式

将试样以平直状态衔接到试验装置上，并确保试验流体和环境前提的温度都为（23±2）℃。排除试样中所有空气，并施加 10 000 次脉冲循环。

试验周期（见图 1）的最大压力应为 0.18MPa。

注：由于该试验功夫长，允许有短功夫的中断。试验可从中断点复原，但是这应在试验汇报中加以注明。

6、试验汇报

试验汇报应蕴含下列内容

a）少于 10 000 次的失效周期；

b）每个试样失效的地位和方式；

c）如合用，所使用的试验流体和染料。

以上就是今天的分享！若是您对用于上述试验的软管脉冲压力试验装置感兴致，迎接与我们联系！
