液压隔离式蓄能器壳体的检测和试验步骤：
1、资料化学成分分析：
1.1 资料化学成分分析试样的造备应切合 GB/T 222 的划定 。
1.2 资料化学成分分析步骤应切合 GB/T 223 的划定 。
1.3 资料化学成分指标见表 1 。

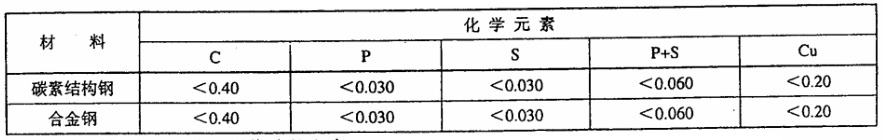

表 1 壳体资料化学成分指标
2、壳体硬度值测定：
囊式蓄能器壳体筒体部门硬度测定部位和丈量点数按表 2 划定 。隔阂式蓄能器壳体硬度值测定应切合图样划定 。
表 2 囊式蓄能器壳体筒体硬度测定部位和丈量点数
公称容积 L | 测定部位 | 丈量点数 |
| 0.4?2.5 | 筒体中部横裁面互为 90° | 4 |
| 4?25 | 筒体上、下横截面各测 2 点，两截面上的测点互为 90° | 4 |
| 40 | 筒体上、钟注下三个横截面各测 2 点，两戳面上的测点互为 90° | 6 |
| 40a | 筒体上、下横截面各测 3 点，两截面上的测点互为 60° | 6 |
| 63?100 | 简体上、钟注下三个横截面各测 3 点，两截面上的测点互为 60° | 9 |
| 100b~250 | 筒体上、钟注下三个横截面各测 4 点，两截面上的测点互为 45° | 12 |
注：上、下横截面是指筒体距两肩部过渡处 50mm 的两个截面 。每一截面上的测点均布在圆周上 。 | ||
a 壳体表径为 φ299 。 b 壳体表径为 φ426 。 | ||
3、壳体最幼壁厚的测定选取超声波测厚仪测定 。
4、无损检测：
4.1 壳体超声波检测步骤应切合 JB 4730 的划定 。
4.2 壳体磁粉检测步骤应切合 JB 4730 的划定 。
4.3 壳体渗入检测步骤应切合 JB 4730 的划定 。
5、冷弯试验、拉伸试验、冲击试验：
5.1 冷弯试验的试样应按划定截取，试样尺寸和试验步骤应切合 GB/T 232 的划定，压头直径按 GB 5099 拔取 。
5.2 拉伸试验试样应按划定截取，试样尺寸应切合 GB/T 228 的划定 。拉伸试验步骤应切合 GB/T 228 的划定 。
5.3 冲击试验试样应按划定截取，试样尺寸及试验步骤应切合 GB/T 229 的划定 。
6、耐压试验：
6.1 囊式蓄能器和 B 型隔阂式蓄能器壳体的耐压试验选取液压试验 。
液压试验通常以水为介质，其温度为：碳素钢壳体，不低于 5℃；低合金钢壳体不低于 15℃ 。试验压力为公称压力的 1.25 倍 。充液前将壳体内部算帐干净 。充液时应逐步增压，充液后如金属表表表有结露，应予以解除，保压功夫不少于 3min 。
6.2 A 型和 C 型隔阂式蓄能器壳体的耐压试验选取气压试验 。
试验用气体应为干燥、干净的空气或氮气，气体温度不低于 15℃ 。试验压力为公称压力的 1.5 倍，试验时应缓慢升至试验压力，保压 10min 。
7、爆破试验：
7.1 爆破试验场地应有靠得住的安全防护措施，并经单元安全数门查抄认可 。试验过程中，不得进行与试验无关的工作，无关人员不得在试验现场停顿 。
7.2 爆破试验应按以下步骤进行：
a）试件经无损检测合格后，用超声波测厚仪测定试件筒体壁厚（测定点数以能确定最幼壁厚和爆破区为宜），确定并标出爆破区 。
b）将试件充斥水，与爆破试验设备衔接，加压大公称压力，而后卸压到零，再升压到公称压力，再卸压至零，反复次数不得少于两次 。排除试验系统中的气体 。
c）从零起头升压至壳体分裂，纪录进水量和相应的压力值 。
d）评定爆破了局 。
8、检测与试验纪录：
造作单元该当真做好各项检测和试验的原始纪录，正确填写汇报，妥善生活好底片（蕴含原返建片）和资料，保留期限不应少于五年 。
