钢丝缠绕式冷等静压机的试验步骤及检验规定：

1、试验步骤

1.1 耐压试验

a）按工作压力的 1.10 倍～1.15 倍对静压机做耐压试验，保压 2min，压力降不应大于 3％
。加压用介质温度不大于 +60℃，零件不应有败坏景象
。对缠绕缸体和缠绕机架进行复验，切合图样划定值
。

b）高压螺管、高压接头、高压阀体应按工作压力的 1.15 倍进行耐压试验
。

1.2 机能试验

静压机在工作压力 ±5MPa 进行机能试验，保压 5min，压力降不应大于工作压力的 5％，加压用介质温度不大于 +60℃，试验过程中无显著泄漏和异常响声，各元件无可见的异常变形
。

1.3 爆破试验

爆破片应在工作压力的 1.03 倍～1.10 倍领域内爆破
。

2、检验规定

2.1 出厂检验

静压机应经造作单元质量检验部门检验合格并出具产品质量证明书
。

出厂检验项目：

a）重要参数检验：有效缸径、有效高度、工作压力；

b）静压机装置精度检验，应切合 2.3 的划定；

c）静压机机能检验，应切合 1.2 的划定
。

2.2 定期检验

a）设备使用两年后，对静压机超高压芯筒、上端盖和下端盖渗入检测应切合 NB/T 47013.5-2015 中Ⅰ级的要求
。以来通常每 1 年检验一次
。

b）设备使用两年后，应对缠绕缸体进行预紧检测
。缠绕缸体预紧检测步骤如图 1 所示，在离缸口 L 处，a-a，b-b 两个方向丈量容器内径 D' 的尺寸（精确到 0.01mm），将所测数据与设备造作商原始数据进行分析比对，确认缠绕缸体的预紧情况
。

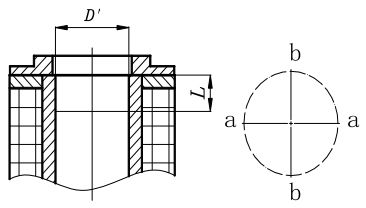

图 1 缠绕缸体预紧检测图

c）设备使用两年后，应对缠绕机架进行预紧检测
。缠绕机架预紧检测步骤如图 2 所示
。每两年对缠绕机架 500mm 丈量销距离 L' 丈量并纪录一次，读数精确到 0.01mm，将所测数据与设备造作商原始数据进行分析比对，确认缠绕机架的预紧情况
。

_{单元为毫米}

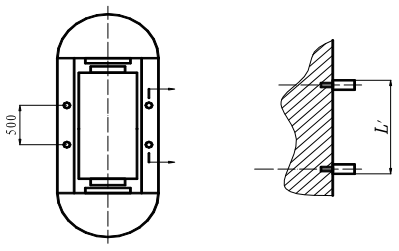

图 2 缠绕机架预紧检测图

2.3 装置要求

静压机装置要求如下：

a）导轨座单轨水平度公差不应大于 0.30mm/1000mm，两轨统一水平度公差不应大 0.40mm/1000mm，两轨间侧面平行度公差不应大于 0.50mm/1000mm；

b）缠绕机架横截面几何中心与缠绕缸体轴线的沉合度要求应切合表 1 的划定；

c）缠绕机架承压面与上端盖和下端盖的间隙差要求应切合表 1 的划定
。

表 1 缠绕机架装配要求

_{单元为毫米}
