金属波纹管膨胀节（以下简称“膨胀节”）膨胀节按工况可分为三种类型，见表 1。今天我们来进建关于该类型膨胀节耐压及爆破机能试验的内容。
表 1 膨胀节工况分类
1.1 耐压机能
1.1.1 膨胀节应有切合要求的耐压机能。膨胀节在划定的压力下应无渗漏，结构件应无显著变形，波纹管应无失稳景象。
1.1.2 试验压力下，对于无加强U形波纹管，波距与加压前的波距相比最大变动率大于 15%，对于加强U形波纹管和Ω形波纹管，波距与加压前的波距相比最大变动率大于 20%，即以为产生了平面失稳 ；当波纹管中央波忽然出现横向挠曲时，即以为产生了柱失稳 ；当表压波纹管忽然出现波峰塌陷时，即以为产生了周向失稳。
1.1.3 Ⅰ类膨胀节可不进行耐压试验。
1.2 耐压试验
1.2.1 膨胀节的耐压机能应通过压力试验进行检验。
1.2.2 通常应进行水压试验，在不适于进行水压试验的场所应进行气压试验，进行气压试验时应采取有效的安全措施。
1.2.3 试验时试验装置应保障膨胀节两端固定和有效密封，波纹管处于直线状态。
1.2.4 水压试验后应实时将水渍断根干净。当无法达到这一要求时，应节造试验用水的氯离子含量不超过 25mg/L。气压试验介质应为干燥干净的压缩空气或惰性气体。
1.2.5 内压膨胀节的水压试验压力应按式（1）和式（2）推算，取其中的较幼值。
pt=1.5p[σ]b/[σ]tb…………………………（1）
pt=1.5pscEb/Etb…………………………（2）
内压膨胀节的气压试验压力应按式（3）和式（4）推算，取其中的较幼值。
pt=1.15p[σ]b/[σ]tb…………………………（3）
pt=1.15pscEb/Etb…………………………（4）
式中：
pt——试验压力，单元为兆帕（MPa） ；
p——设计压力，单元为兆帕（MPa） ；
[σ]b——室温下的波纹管资料的许用应力，单元为兆帕（MPa） ；
[σ]tb——设计温度下波纹管资料的许用应力，单元为兆帕（MPa） ；
psc——波纹管两端固支时柱失稳的极限设计内压，单元为兆帕（MPa） ；
Eb——室温下的波纹管资料弹性模量，单元为兆帕（MPa） ；
Etb——设计温度下波纹管资料的弹性模量，单元为兆帕（MPa）。
1.2.6 表压膨胀节的水压试验压力按式（1）推算，气压试验压力按式（3）推算。
1.2.7 耐压机能试验利用两个量程一样，并经检定合格的压力表。压力表的量程为试验压力的 2 倍左右，但不应低于 1.5 倍和高于 3 倍的试验压力。压力表的精度等级不应低于 1.6 级。
1.2.8 用于真空前提的膨胀节的耐压机能试验可用内压试验包办，试验压力应为 1.5 倍设计压差（压差值蹬宗大气压值减真空度值），或者选取抽真空试验来检测。
1.2.9 试验时应缓慢升压，达到划定试验压力后保压至少 10min。
1.2.10 试验压力下目视查抄膨胀节，了局应切合 1.1 的要求。
1.2.11 型式检验时应丈量波纹管的最大波距变动率。
2、爆破机能试验
2.1 机能要求
波纹管应有切合要求的爆破机能。波纹管在爆破试验压力下，应无破损、无渗漏。
2.2 试验步骤
2.2.1 试验前应将试验件两端固定并有效密封，波纹管以其自由长度处于直线状态。
2.2.2 试验内压按式（5）推算。
pb=3p[σ]b/[σ]tb…………………………（5）
式中：
pb——爆破试验内压，单元为兆帕（MPa） ；
p——设计压力，单元为兆帕（MPa） ；
[σ]b——室温下的波纹管资料的许用应力，单元为兆帕（MPa） ；
[σ]tb——设计温度下波纹管资料的许用应力，单元为兆帕（MPa）。
2.2.3 试验介质通常为水。
2.2.4 压力表的要求见 1.2.7。
2.2.5 试验内压达到设计压力后，应逐级加压，级间压差不超过试验压力的 15%。级间观察波纹管表观，至划定的试验内压后，保压至少 10min。试验了局应切合 2.1 的要求。

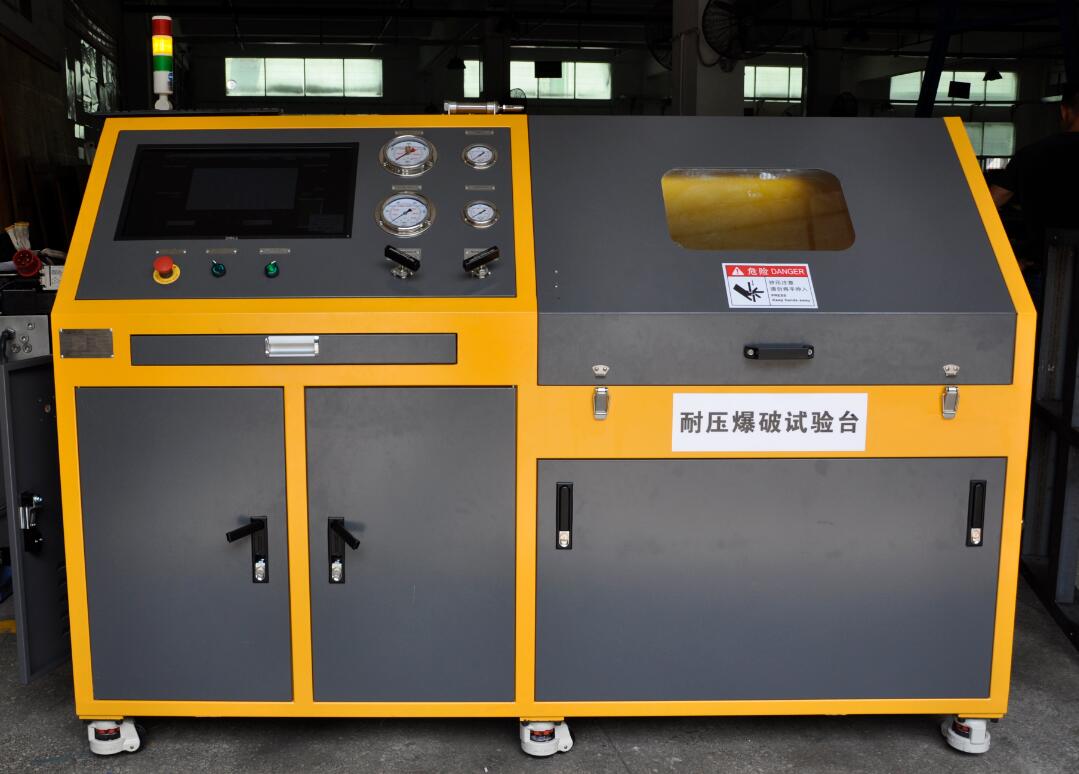

以上就是今天的分享！若是您对用于上述试验的耐压爆破试验机感兴致，迎接与我们联系！
