今天给各人带业的分享是关于气动节造阀（以下简称“节造阀”）额定流量系数和固有流量个性试验步骤的内容。

1、试验装置

蕴含以下试验装置。

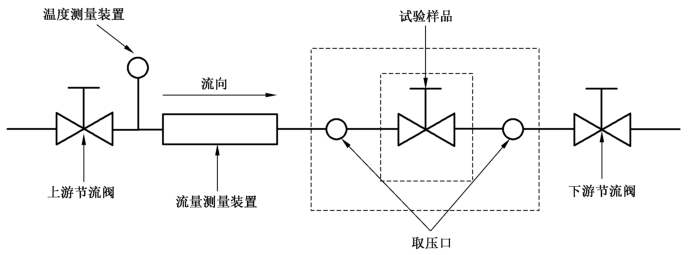

a）典型流量试验系统。见图 1。

图 1 典型流量试验系统

b）尺度试验段。应由表 1 所示的 2 个直管段组成
，收受的公称通径应与被试节造阀的公称通径一致。

c）节流阀。高低游节流阀用于节造高低游取压孔之间的压差
，并维持特定的上游和下游压力。对这两个阀的型式无任何限造
，但是下游节流阀应有足够的容量
，并且其公称通径允许大于试验样品的公称通径。当使用液体进行试验时
，应预防在上游节流阀处产生汽化。

d）流量的丈量？裳∪〕叨缺矸ā⒊叨热萜鞣ā⒊瞥练。流量丈量仪表（装置）利用来测按功夫均匀流量。

当选取尺度容器法或称沉法时
，中流量丈量装置应装置鄙人游节流阀结尾。

e）取压孔。应按表 1 的要求和表 2 的结构设置
，取压孔的规格应切合表 2 的要求。

对于不成压缩流体
，取压孔中心线应位于水平地位
，并与管路中心线成直角订交
，以削减取压孔处空气勾留和污物荟萃的可能性。

f）节造阀的装置。被试节造阀按划定装置地位与试验管路相衔接
，管路中心线与试验阀出、入口中心线应保障同轴。密封垫片的内径尺寸应正确
，其地位不应在管路内壁造成凸出。

表 1 尺度试验段安插

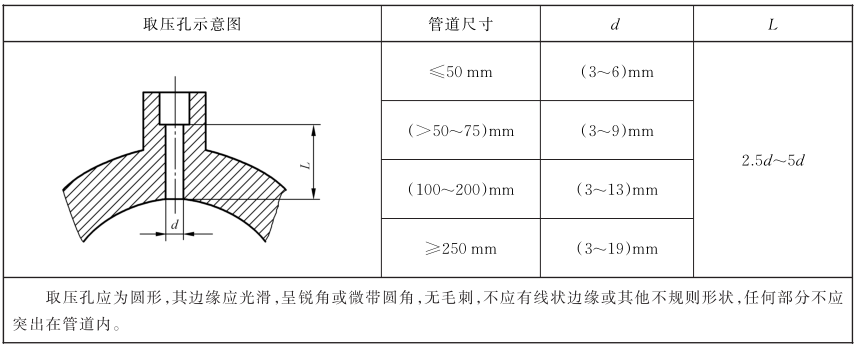

表 2 取压孔规格

2、试验介质

本试验法式使用的试验介质为 5℃~40℃ 的水。

3、试验压差

节造阀前后的压差应大于或蹬宗 35kPa。当阀的额定流量系数很幼和很大时
，只有能维持紊流
，即保障阀雷诺数 R_ev 大于 4×10⁴ 的前提下
，可选用其他相宜的压差值
，但应记下现实试验用的压差值。

4、丈量误差

丈量下述参数的步骤
，应使误差不大于下列划定值：

a）流量：现实流量的 ±2%
，沉复性应在 0.5% 以内；

b）压差：现实压差的 ±2%；

c）温度：试验介质温度的 ±1℃
，试验过程中
，流体入口温度变动应保障在 ±3℃ 以内；

d）阀行程：额定行程的 ±0.5%。

5、根基试验法式

依照图 1 和表 1 的管路要求装置无附收受件的试验样品
，试验应在紊流、非阻塞流、无空化状态进行
，应保障液体充斥试验管段下游部门
，并预防液体汽化。

将节造阀的行程调整在相应的测试点上
，别离在大于或蹬宗 35kPa 的三个压差下（增量不幼于 15kPa）丈量流量值
，按8推算该丈量点的流量系数
，统一丈量点三次丈量得到的流量系数的最大值不应大于最幼值的 4%。该测试点的流量系数为三次丈量推算得到流量系数的算术均匀值
，并圆整到三位有效数字。

6、额定流量系数丈量

在节造阀的额定行程丈量点处按 5 的法式测得额定流量系数。当节造阀公称通径大于 DN300 时
，免于试验。

7、固有流量个性的丈量

别离在节造阀相对行程 h=0.05、0.1、0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、1.0 的 11 个丈量点处
，按 5 的步骤丈量并推算出流量系数
，并将每个丈量点处的流量系数与实测的额定流量系数之比作为相对流量系数。由此可作出节造阀的“相对流量系数-相对行程”的流量个性曲线。当节造阀公称通径 >DN300 时
，免于试验。

8、流量系数推算公式

流量系数 K_v 和 C_v 按公式（1）和公式（2）推算。

式中：

Q₁——体积流量
，单元为立方米每幼时（m?/h）；

Δ_p——阀前后压差
，单元为千帕（kPa）；

ρ/ρ₀——相对密度（划定温度领域内的水 ρ/ρ₀=1）。
