车载氢系统 onboard hydrogen system，燃料电池电动汽车上，从加氢口至减压阀，与氢气加注、贮存、输送、供给和节造有关的装置
。图 1 为车载氢系统示意图
。

图 1 车载氢系统示意图

今天我们来进建关于车载氢系统-主关断阀试验步骤的内容
。

将主关断阀下游管路与流量检测装置、压力检测装置和截止阀衔接（如图 2）
。对于多气瓶组，应对各主关断阀逐一进行试验
。试验时，非试验的主关断阀处于手动截止关关状态
。

向储氢气瓶（组）中充装试验气体大公称工作压力
。关关截止阀，按技术要求通电节造主关断阀开启，至下游管路压力与瓶内压力一致
。

——维持主关断阀通电，开启截止阀，监测下游管路压力和流量变动，应使流量不超过厂家划定的限造值
。若一段功夫后，下游压力和流量维持不变且在正常领域内，则主关断阀开启正常，沉复试验 3 次
。

——节造主关断阀断电，开启截止阀，监测下游管路压力和流量变动
。若一段功夫后，下游压力为常压，流量为 0，则主关断阀关关正常，沉复试验 3 次
。

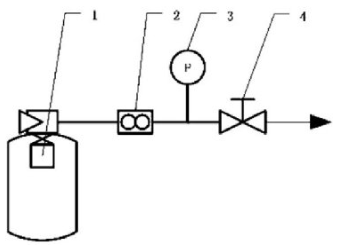

标引序号注明：

1——主关断阀
；2——流量检测装置
；3——压力检测装置
；4——截止阀
。

图 2 主关断阀试验示意图
