气动节造阀（以下简称“节造阀”）是一种由气动执行机构与阀组成的节造阀，今天我们来进建该型节造阀泄漏量试验的内容。

1、技术要求

1.1 节造阀在划定试验前提下的泄漏量应切合表 1 的划定。

1.2 节造阀的泄漏等级Ⅰ级要求由用户（买方）与造作厂约定，但单座阀结构的节造阀的泄漏等级不应低于Ⅳ级，双座阀结构的节造阀的泄漏等级不应低于Ⅱ级，Ⅵ级合用于弹性密封阀座的节造阀。

1.3 泄漏量大于 5×10-?× 阀额定容量时，应由结构设计保障，产品可免于试验。

1.4 泄漏应由下列代码加以划定：

X1——泄漏等级，如表 1 所示 Ⅰ～Ⅵ；

X2——试验介质，G 为气体，L 为水；

X3——试验法式 1 或试验法式 2（见2.2）。

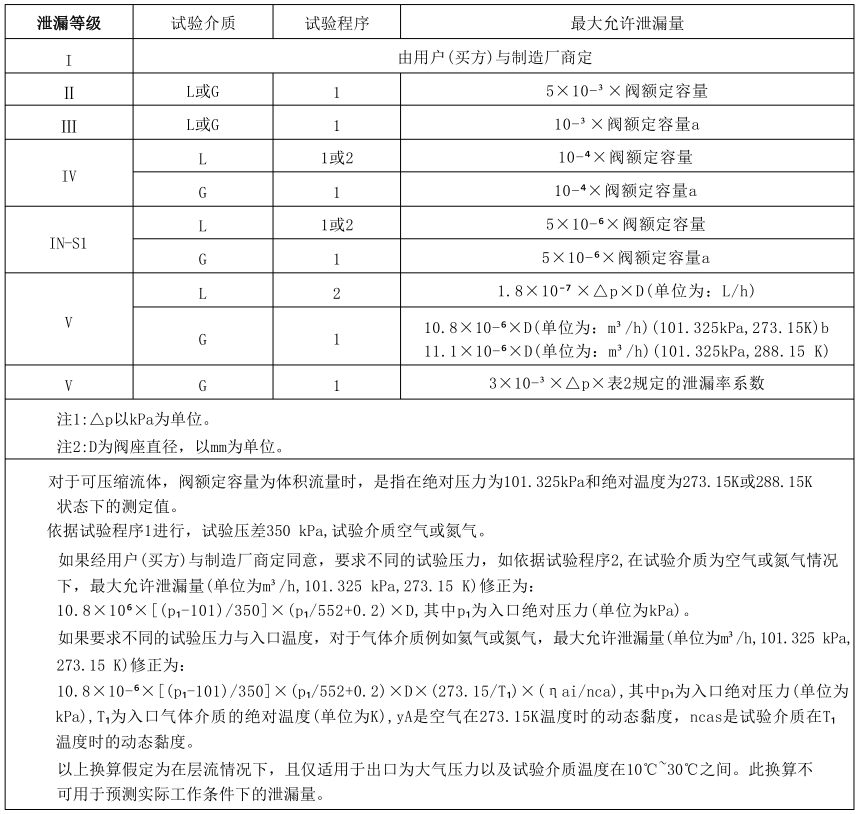

表 1 各泄漏等级的阀座最大允许泄漏量

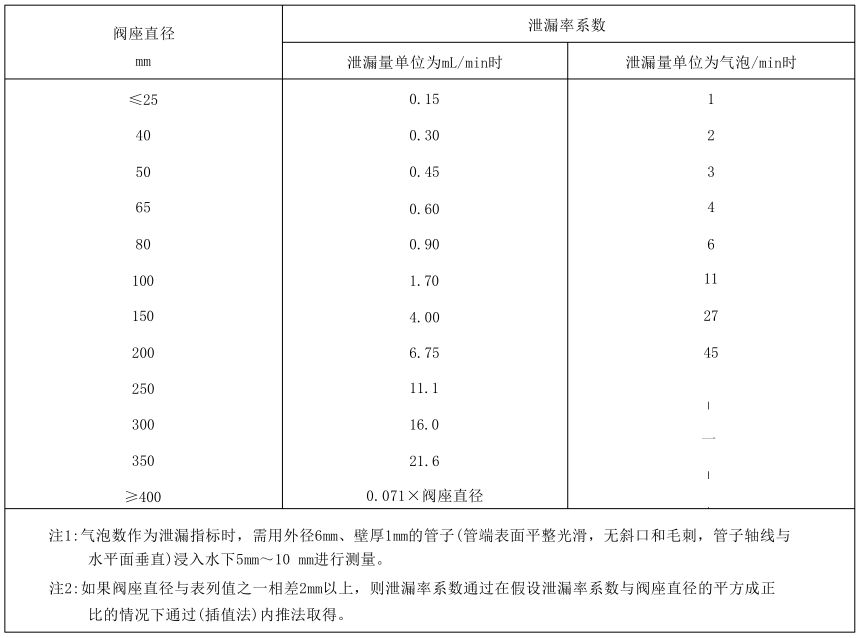

表 2 Ⅵ级阀座泄漏率系数

表 3 节造阀的额定容量

注：Q1——液体体积流量，单元为立方米每幼时（m?/h）； Qg——尺度状态下的气体体积流量，单元为立方米每幼时（m?/h）； Kv——额定流量系数； F1——无附收受件节造阀的液体压力复原系数，可参考 GB/T 17213.2-2017 中的表 D.2，无穷纲； FF——液体临界压力比系数，（划定温度领域内水的 FF=0.96），无穷纲； Pv——入口温度下液体蒸汽的绝对压力，（划定温度领域内水的 Pv=2.34），单元为千帕（kPa）； N9——数字常数，参考 GB/T 17213.2-2017 中的表1； Fp——管路几何状态系数，无附收受件节造阀 Fp=1； x——压差与入口绝对压力之比（△p/p1），无穷纲； Y——膨胀系数，Y=1-x/（3·Fy·xT），（当 x≥Fy·xT 时，Y 取值 0.667），无穷纲； M——流体分子质量，空气为 28.97，氮气为 28.013，氦气为 4.003，单元为千克每千摩尔（kg/kmol）； Fy——比热比系数，划定温度领域内空气或氮气的 Fy=1，氦气的 Fy=1.186，无穷纲； T1——入口气体介质的绝对温度，单元为开（K）； xT——阻塞流前提下无附收受件节造阀的压差比系数，可参考 GB/T 17213.2-2017 中的表 D.2，无穷纲； Z——入口气体压缩系数，无穷纲； p1——阀前绝对压力，单元为千帕（kPa）； p2——阀后绝对压力，单元为千帕（kPa）； △p——阀前后压差，单元为千帕（kPa）； ρ/ρ0——相对密度（划定温度领域内的水 ρ/ρ0=1）。

2、泄漏量试验步骤

2.1 试验介质应为清洁气体或室温水。

2.2 试验介质压力：

a）试验法式 1 时，应为 0.35MPa，当节造阀的最大工作压差幼于 0.35MPa 时选取设规划定的最大工作压差，其误差应在 ±5% 以内；

b）试验法式 2 时，应为节造阀的最大工作压差，其误差应在 ±5% 以内。

2.3 试验气源信号压力：气动执行机构应调整到切合划定的工作状态，在试验法式 1 时，气开式节造阀执行机构的输入气源压力应为零；气关式节造阀执行机构的输入气源压力应不超过弹簧压力领域上限值的 1.2 倍；开关型节造阀执行机构的输入气源压力应为额定气源压力。在试验法式 2 时，执行机构的气源压力应与试验法式 1 一样。

尚未装配气动执行机构的阀试验时，应附加一个试验用推力装置，所施加的力不超过造作厂划定的最大阀座密封力。

2.4 试验介质流向：试验介质应依照划定流向注入阀内，节造阀出口直通大气或衔接出口通大气的低压头损失的丈量装置，当确认阀和下游各连收受路齐全充斥介质并泄漏量不变后方可测取泄漏量。

2.5 丈量误差：泄漏量和压力的丈量误差应幼于读数值的 ±10%。
