今天给各人带来的分享是关于减压阀流量个性和压力个性试验步骤的内容。步骤合用于工业管路用先导式减压阀和直接作用式减压阀。其他型式的减压阀可参照试验。

1、流量个性试验

1.1 试验介质

——常温空气；

——水（水用减压阀）；

——蒸汽（蒸汽用减压阀）。

1.2 试验法式

试验系统按图 1。给定最高允许进口工作压力，调节略压阀为某一出口压力。同时调节略压阀后的截止阀，使出口流量为该工况下的 20% 最大流量。而后在逐步开启截止阀使出口流量达该工况下的 100% 最大流量。纪录此时出口压力误差值。

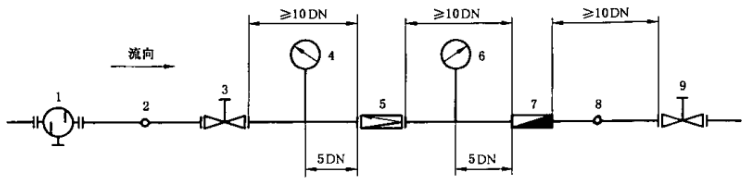

1——过滤器；2、8——温度计；3、9——截止阀；

4、6——压力表；5——被测阀；7——流量计。

图 1 机能试验系统示意图

2、压力个性试验

2.1 试验介质

——常温空气；

——水（水用减压阀）；

——蒸汽（蒸汽用减压阀）。

2.2 试验法式

试验系统按图 1。给定最高允许进口工作压力，调出口压力别离为该弹簧压力级内最高、最低压力。维持该工况最大流量，而后扭转减压阀前截止阀的开度，使进口压力在 80%?105% 最高工作压力领域内变动，纪录此时出口压力误差值。

以上就是今天的分享！若是您对用于上述试验的减压阀机能试验系统感兴致，迎接与我们联系！
