大型液压安全联轴器是一种用于联接两同轴线的传动轴系，可起到限度转矩及安全过载；ぷ饔。其环境温度为 -20℃~+70℃；滑动转矩为 35.5kN·m~12000kN·m。

今天我们来进建关于大型液压安全联轴器试验步骤的内容。

1、耐压试验

1.1 造作落成的大型液压安全联轴器应按图样划定进行耐压试验。

1.2 耐压试验必须用两个量程一样并经校对的压力表。压力表的量程在试验压力 2 倍左右，不得低于 1.5 倍。

1.3 试验液体为 L-HV15 或 L-HV22 液压油，其试验压力为工作压力的 1.25 倍。

1.4 试验压力应缓慢上升，达到划定的试验压力后，保压 30min，而后将压力降至划定试验压力的 80%，并保压 24h，不得有泄漏。

2、压力与滑动转矩关系曲线试验

2.1 试验在试验装置上进行，其加载方式不受限度。

2.2 试验时将大型液压安全联轴器从动端固定，自动端逐步加载，测定从动端与自动端产生相对滑动时的压力和滑动转矩。并绘造 P-T_s 曲线（压力与滑动转矩关系图）。

2.3 试验压力按工作压力的 20%、40%、60%、80% 和 100% 加压，并测定其相对应的滑动转矩，陆续试验 3 次。

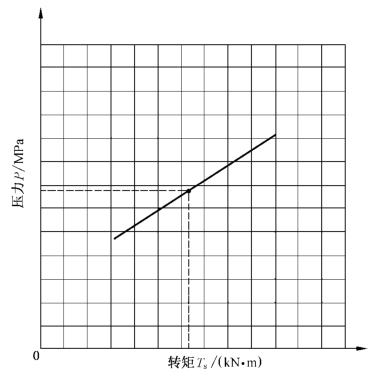

2.4 P-T_s 曲线是按试验压力求得的 5 个点绘造，压力 P（MPa）为纵坐标，滑动转矩 T_s（kN·m）为横坐标，见图 1。

图 1 P-T_s 曲线
