用于油点火器的橡胶软管和软管组合件蕴含以下两种型此外软管组合件：

——1 型：用于流出和回流而非装置在油点火器泵与雾化衔接件之间的软管组合件，最大工作压力 1.0MPa，最高油温 100℃；

——2 型：装置在油点火器泵与雾化衔接件之间的软管组合件，工作压力 4.0MPa，最高油温 100℃。

今天我们来进建关于该型软管组合件压力脉冲循环试验的内容。

软管组合件当按如下划定的步骤进行试验，实现 30 000 次脉冲之后应无泄漏或败坏。

应取 2 根长度蹬宗软管表径 20 倍（最幼 250mm）的软管组合件进行试验。使每根组合件以（0.04±0.01）Hz 的频率接受内压力脉冲。压力循环应如图 1 所示。试验流体应为 ISO 1817 划定的 3 号油或 ISO 1436 划定的流体。每根软管组合件应以 8 倍于软管表径的半径弯曲 180°，装置在试验装置上。峰值试验压力和试验流体温杜爪切合表 1 的划定。

表 1 峰值试验压力和流体温度

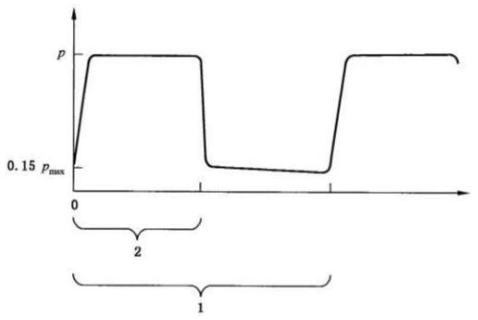

标引序号注明：1——1 个循环：2——0.5 个循环

图 1 压力脉冲循环
