今天给各人带来的分享是关于家用和类似用处空调电子膨胀阀最大作为压力差和逆向开阀压力差试验步骤的内容。
1、最大作为压力差试验
1.1 机能要求
膨胀阀在 90% 的额定电压和划定的励磁方式、励磁快率等前提下，能靠得住作为的最大作为压力差
应切合表 1 的划定。特殊品按图样或供需双方的和谈划定。
表 1 最大作为压力差
| 造冷剂 | R22、R290 | R407C | R410A | R32 | |
最大作为压力差 MPa | 阀口通径≤2.4mm | 2.3 | 2.5 | 3.4 | 3.5 |
2.4mm＜阀口通径≤4.5mm | 2.3 | 2.3 | 2.3 | ||
1.2 最大作为压力差试验步骤
膨胀阀的最大作为压力差试验按以下划定进行：
a）将被测膨胀阀按图 1 衔接，测试用气体选取干燥空气或氮气，膨胀阀线圈按图样的划定与驱动电源衔接 ；
b）设定驱动电源为额定电压和划定的励磁方式、励磁快率 ；
c）操作驱动电源将膨胀阀关关到全关状态，确定原点，再按开启励磁挨次输入 250 脉冲或划定数量的脉冲将膨胀阀开启 ；
d）开启截止阀 6 和电磁阀 5、10，调整减压阀 7 使压力表 9 的批示压力上升为 0.1MPa 或划定的压力值 ；
e）在膨胀阀出口端测定气体流量值 Q1 ；
f）关关截止阀 6 和电磁阀 5、10 ；
g）操作驱动电源将膨胀阀关关到全关状态，确定原点 ；
h）开启截止阀 1 和电磁阀 4、5，调整减压阀 2 使压力表 3 的批示压力上升为表 1 划定的最大作为压力差 ；
i）设定驱动电源为 90% 额定电压和划定的励磁方式、励磁快率，再按开启励磁挨次输入 250 脉冲或划定数量的脉冲将膨胀阀开启 ；
j）关关截止阀 1 和电磁阀 4、5，再开启截止阀 6 和电磁阀 5、10，调整减压阀7使压力表 9 的批示压力上升为 0.1MPa 或划定的压力值 ；
k）在膨胀阀出口端测定气体流量值 Q2 ；
l）比实力体流量 Q1 和 Q2，（Q1-Q2）/Q1 应在 ±5% 以内，了局应切合 1.1 的要求。
标引序号注明：
1、6——截止阀 ；2、7——减压阀 ；3、9——压力表 ；4、5、10——电磁阀 ；8——储气筒 ；11——单向阀 ；12——被测膨胀阀。

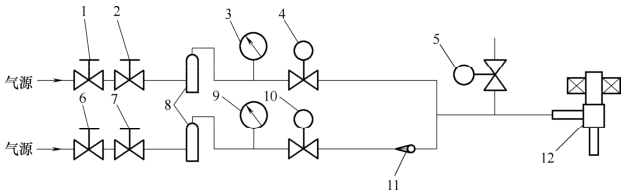

图 1 最大作为压力差试验装置
2、逆向开阀压力差试验
2.1 机能要求
膨胀阀在额定电压和划定的励磁方式、励磁快率等前提下全关，测试逆向开阀压力差应切合表 2 的划定。
表 2 逆向开阀压力差
| 造冷剂 | R22、R290 | R407C | R410A、R32 | |
逆向开阀压力差 MPa | 阀口通径≤2.4mm | 1.5 | 1.5 | 2.1 |
2.4mm＜阀口通径≤3.2mm | 1.5 | |||
全关时有流量的产品以及阀口通径大于3.2mm的规格按图样或供需双方的和谈划定。
2.2 试验步骤
2.2.1 膨胀阀的逆向开阀压力差试验按以下划定进行：
a）将被测膨胀阀按图 2 衔接，测试用气体选取干燥空气或氮气，膨胀阀线圈按图样的划定与驱动电源衔接 ；
b）设定驱动电源为额定电压和划定的励磁方式、励磁快率 ；
c）操作驱动电源将膨胀阀设定在全关状态 ；
d）开启截止阀 1，调整减压阀 2 使压力表 3 的批示压力由 0MPa 起头慢慢上升，直到流量计 7 显示的流量出现突变的拐点，此时压力表 3 显示的压力就是逆向开阀压力差 ；
e）逆向开阀压力差应切合 2.1 的要求。
标引序号注明：
1——截止阀 ；2——减压阀 ；3——压力表 ；4、6——电磁阀 ；5——被测膨胀阀 ；7——流量计。

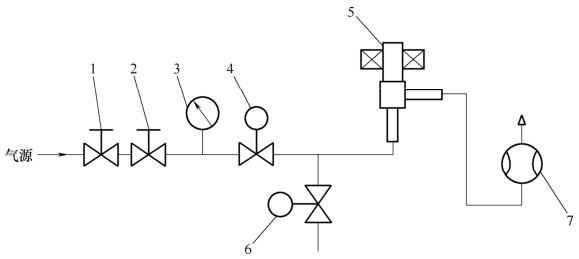

图 2 逆向开阀压力差试验装置
2.2.2 全关时有流量的特殊品以及阀口通径大于 3.2mm 的规格按图样或供需双方的和谈划定。
