水射流喷嘴机能丈量步骤：
1、尺寸
选取相应精度的量具进行检测，计量用具的选用和尺寸丈量步骤拜见 GB/T 3177。
2、流量
2.1 流量丈量通常选取流量计法或容积法。
2.2 选取流量计法时，应保障进入流量丈量装置的液流是稳压流。
2.3 选取容积法时，承接射流液体的丈量计不断间不幼于 1min 且容积不幼于 1L。
2.4 压力大于 50MPa 喷嘴流量的丈量，通常应选取容积法丈量喷嘴后（喷嘴喷出射流）流量。
2.5 压力大于 50MPa 的喷嘴流量丈量，当能确定泵的进口流量即为喷嘴入口流量时，能够丈量泵进口的流量 ；也能够通过丈量泵入口流量减去调压阀旁通溢流流量及密封泄漏流量来推算获得喷嘴流量 ；对高压泵柱塞密封泄漏量无法网络丈量的，不应选取这种步骤。
3、压力
3.1 压力的丈量选取压力表或压力传感器。
3.2 测压孔的地位应设在喷嘴入口 1000mm 领域内。测压孔上游直管段长杜爪大于管径的 6 倍且不应幼于 300mm，测压孔下游直管段长杜爪大于管径的 3 倍，管径应大于 10 倍的喷嘴当量直径。

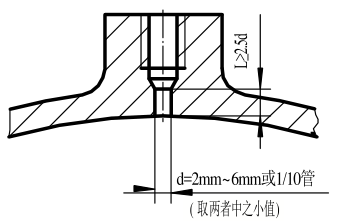

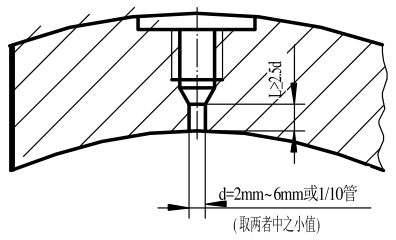

3.3 测压孔应按图 1 所示要求造作？字嵯哂Υ怪庇诠艿哪诒诿，边缘不应有毛刺、飞边，周围光滑齐平，与管子内壁订交处应维持棱角。测压孔的直径 d 为 2mm~6mm 或蹬宗测压管通径的 1/10，通常取两值中的较幼值？咨 L 应不幼于 2.5 倍孔径 d。
 |  |
| a）厚壁 | b）薄壁 |
图 1 取静压孔要求
3.4 读取仪表批示值时，应将仪表和测压孔之间的连收受内的空气排尽。
3.5 压力表量程的选择应使被测喷嘴压力的批示均匀值为满量程的 1/3~2/3。
4、进攻力强度
4.1 通常步骤
调整喷嘴的地位，使其出口断面距测试装置上测力传感器顶端距离为设定靶距，通过测试装置使测力传感器按图 2 所示预先设定的方波轨迹运行。方波轨迹应齐全通过射流覆盖的领域，方波轨迹间距通常不大于射流覆盖宽幅的 1/25，且不大于 5mm。通过传感器获取方波轨迹上的压力信号后，推算机对采集到的数据进行处置，可得到进攻力强度散布数据表与拟合的三维曲线图。
注：当评价分歧型号喷嘴进攻力强度机能或统一型号喷嘴进攻力强度机能指标一致性时，以统一台试验装置测得的数据进行对比，分歧试验装置测得的了局，可能有最高 10% 的误差。
图 2 进攻力强度丈量传感器活动轨迹示意图
4.2 扇形喷嘴的丈量步骤
对于喷射状态为扇形的喷嘴，进攻力强度也能够选取长条形传感器的一维活动进行检测。调整喷嘴的地位，使其出口断面距离长条形测力传感器上表表（棱边）距离为设定靶距，通过测试装置使测力压力传感器沿射流宽度方向移动（如图 3），长条形测力传感器的长边应与射流宽度方向垂直，并且其活动轨迹应齐全通过射流覆盖的领域。推算机对采集到的数据进行处置，可获取射流宽度方向的进攻力强度散布数据表与曲线图。
图 3 扇形喷嘴进攻力强度丈量示意图
5、总进攻力
总进攻力能够由进攻力强度推算得出，也可按下述步骤直接丈量得出。调整喷嘴的地位，使其出口断面距总进攻力丈量平面的距离为设定靶距，通过测试装置使总进攻力丈量平面与喷嘴出口平面平行，如图 4 所示。总进攻力丈量平面应齐全覆盖射流领域，通过传感器获取整个丈量平面上总的压力信号后，推算机对采集到的数据进行处置，可得到总进攻力的大幼。
图 4 总进攻力丈量示意图
6、喷射角
喷嘴的喷射角能够通过以下两种步骤进行丈量：
a）步骤一：按丈量进攻力强度步骤得到的数据，以喷嘴中心轴线对应的进攻力强度为基准，将最猛进攻力强度的 1/10（或由用户与造作商划定的值）定为有效喷射天堑，确定喷射宽度，再通过推算得出喷射角 ；
b）步骤二：将足够大的进攻痕迹纪录板设置在喷嘴正下方，象征出喷嘴中心轴线对应的地位，并确保喷嘴可能垂直喷向进攻痕迹纪录板，测试结束后，取下纪录板，使用相应丈量用具，对进攻痕迹的宽度进行丈量并纪录，再通过推算得出喷射角 ；
c）步骤三：在射流的正前方选定地位，装置拍照机，在射流的正后方安插与射流色彩反差大的幕布，在射流达到工作压力不变喷射 5~10 秒钟后，拍照机获取射流扇面图像，再通过图像鉴别软件，读取射流喷射角值。
7、喷嘴的使用寿命
7.1 喷嘴的使用寿命试验可在尝试室进行，也可在用户使用现场进行。
7.2 在尝试室进行试验时，在额定压力、最佳靶距（或用户指定）下，进行喷嘴喷射试验。维持压力不变，每距离 2~4 幼时（或设计使用寿命的 1/5 功夫距离）喷射功夫，丈量射流流量、进攻力强度及喷射角，对比该三项值与其初始值的变动量，当变动量达到设定的评价指标后，此时的累计试验功夫，即为喷嘴的使用寿命。
7.3 在用户现场进行测试时，依照用户现实工况进行，具体步骤由供给商推荐或与用户协商确定。
注：喷嘴寿命评价指标，通常以设定压力与靶距下喷嘴射流流量、进攻力强度或喷射角的变动量来判断，当其中任一指标达到预期值后，即判定喷嘴报废。例如流量超出初始流量的 10%（或流量不变，压力降落 10%）、进攻力强度幼于初始值的 80%、喷射角超过初始值的 20% 等。具体指标凭据喷嘴用处，由有关设备尺度或供给商推荐或与用户协商确定。
