今天给各人带来的分享是关于球阀的静压寿命试验技术要求的内容。

1、需进行静压寿命试验的球阀，密封机能应切合 GB/T 13927 或 GB/T 26480 的划定。

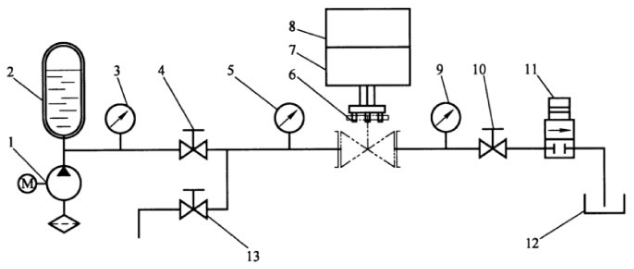

2、静压寿命试验系统道理如图 1 所示。

3、若球阀有流向要求，应以要求的流向装置；没有流向要求时，进出口端肆意装置。

4、无论球阀选取何种驱动方式操作，进行静压寿命试验时，其所配带的操作装置应一起进行启关循环试验。

5、试验介质为常温水或气体。

6、试验时，球阀进出口端的介质压差为 1?1.1 倍的最大允许工作压力。

7、静压寿命试验时，球阀达到关关地位后，应将球阀的出口侧介质压力泄压；球阀由全关地位开启时，其两端的介质压差为 1~1.1 倍的最大允许工作压力；球阀关关过程中，体腔内应充斥试验介质并维持 50% 以上最大允许工作压力。

8、静压寿命试验时，应由驱动装置操作节造球阀的关关地位，行程地位的沉复角度误差应不超过 1°。以全关维持密封地位为起点，阀门的开杜爪达到其现实开度的 100%。

注明：

1——泵；2——稳压容器；3——压力表；4——进水阀；5——阀前压力表；6——被试阀；

7——行程节造机构；8——驱动机构；9——阀后压力表；10——阀后节造阀；

11——泄压阀；12——水箱；13——进气阀。

图 1 静压寿命试验系统道理

9、静压寿命试验时，球阀的操作力矩为进出口端介质压差为 1.1 倍的最大允许工作压力时，丈量所得到的开启球阀的力矩。

10、静压寿命试验过程中，金属-非金属弹性密封副的球阀，每启关循环 500 次，进行一次密封机能和操作力矩的查抄；金属-金属密封副的球阀，每启关循环 100 次，进行一次密封机能查抄。密封机能合格后，持续试验。双向密封的球阀，应两个方向都进行密封机能试验。

11、启关循环试验期间，若操作机构的输着力矩不满足球阀密封机能，允许调整操作机构的力矩。手动或蜗轮蜗杆机构操作的球阀，施加在手柄或手轮上的操作力不得超过 360N；电动、液动、气动或其他电-液气联动装置操作的球阀，用其他配带操作机构调整操作力矩，不得更换执行机构进行试验。

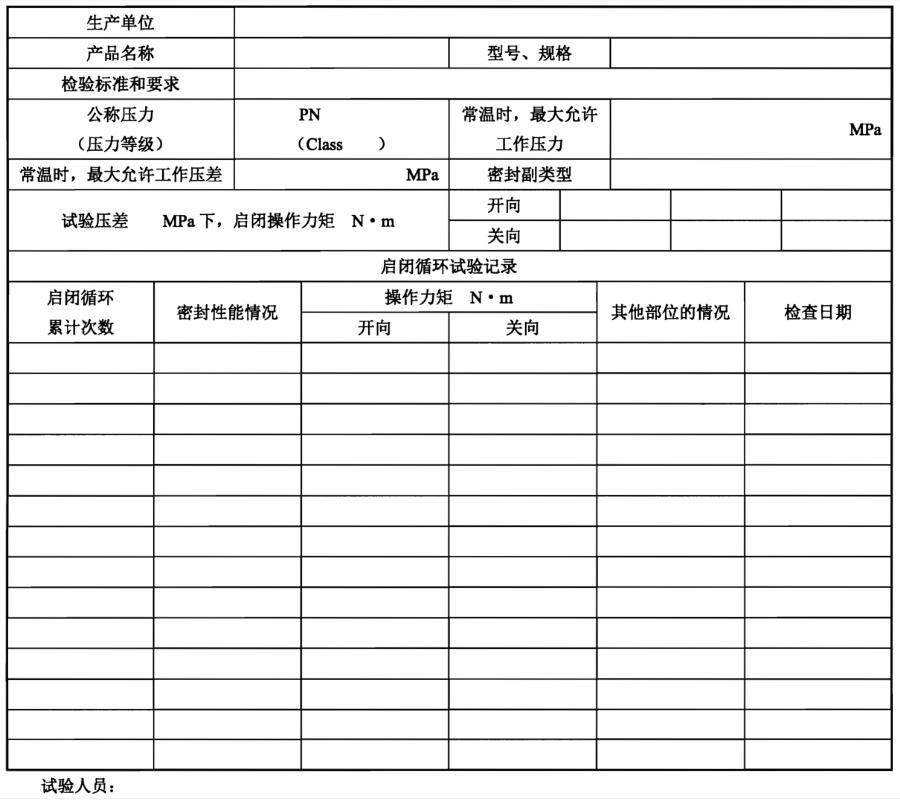

12、静压寿命试验纪录拜见表 1。

表 1 静压寿命试验纪录
