潜水电泵压力节造器（以下简称节造器）submersible motor-pump pressure controller，是一种通过对压力信号转换，自动实现对潜水电泵的压力节造装置。

今天我们来进建关于该型节造器机能测试和职能试验步骤的内容。

1、机能测试步骤

1.1 通常要求

节造器机能测试应在图 1 划定的试验台上进行

1.2 启动压力试验

将节造器接入试验台，接通电源启动水泵，待压力成立、水泵
；，缓慢开启阀门使压力降落至水泵启动，测试其压力，该压力即为启动压力。

1.3 
；髁渴匝

将节造器接入试验台，接通电源启动水泵，待压力成立后，缓慢关关阀门使流量减幼至水泵
；，测试其流量，该流量即为
；髁。

2、职能试验

2.1 缺水
；ぶ澳苁匝

将节造器接入图 1 划定的试验台，接通电源启动水泵，在水泵不吸水状态下测试水泵延时
；Ψ。

2.2 自动
；澳苁匝

将节造器接入图 1 划定的试验台，接通电源启动水泵，待压力成立后，缓慢关关阀门使流量减幼至水泵
；。

当自动
；嬖谘邮鄙璋词，延不断间按企业明示，阀门缓慢关关的功夫应大于延时的功夫。

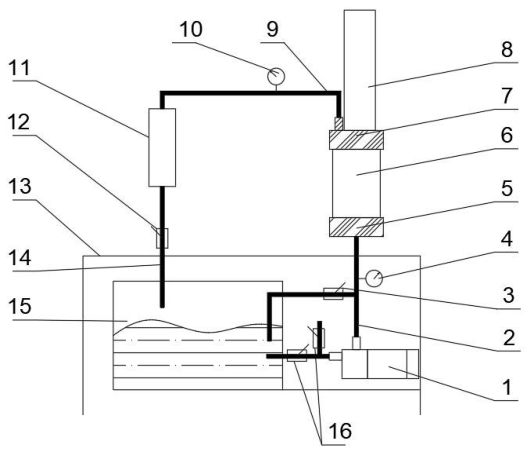

标引序号注明：

1——水泵
；2——出水管
；3——进压节造阀
；4——出水压力表
；5——测试下工装
；

6——被测潜水电泵压力节造器
；7——测试上工装
；8——气缸
；9——出水管
；10——压力表
；

11——流量计
；12——调压阀门
；13——工作台
；14——回水管
；15——水箱
；16——联动电磁阀。

图 1 节造器压力试验台根基结构图

试验台工作步骤如下：

a）试验台用的水泵"水泵"1 抽来自"水箱"15 内的水，其出水压力通过"进压节造阀"3 进调整
；

b）将"被测潜水电泵压力节造器"6 放入"测试下工装"5 上，经过固定在"气缸"8 上的"测试上工装"7 压紧后起头进行测试
；

c）"压力表"10 与"流量计"11 固定在"出水管"路 9 上，"压力表"10 用来查抄产品的启动压力值，"流量计"11 用来查抄启动流量值，其快慢可通过"调压阀门"12 节造
；

d）水经过"回水管"14 回到"水箱"15 内
；整个设备固定在"工作台"13 上
；

e）在进水管处装置有"联动电磁阀"16，其工作状态始终维持一个阀开，一个阀关，正常情况下与水箱连通的阀门打开，使水可能进入水泵，与空气连通的阀门关关，使气不能进入水泵，当按下按钮后，与水连通的阀门关关，同时与气连通的阀门打开，水泵能够仿照干运行状态，测试节造器。
