今天给各人带来的分享是关于阀门的耐火试验中试验装置有关要求的内容（若是您对阀门耐火试验装置感兴致，迎接与我们联系）
。

1、试验系统

耐火试验装置的推荐系统见图 1 和图 2
。若是其他压力源能满足本文件的要求并保障安全靠得住，则也可选取其他压力源给系统加压
。

标引序号注明：

1——试验泵；5——供水阀；9——阻汽管；13——测温块；17、18——截止阀；

2——压力泄放和调节阀；6——止回阀；10——试验炉；14——火焰热电偶；19——冷凝器；

3——储水罐；7——截止阀；11——试验阀门；15——截止阀；20——计量筒；

4——液位计；8——压力表；12——燃气火头；16——安全阀；21——燃气供给阀
。

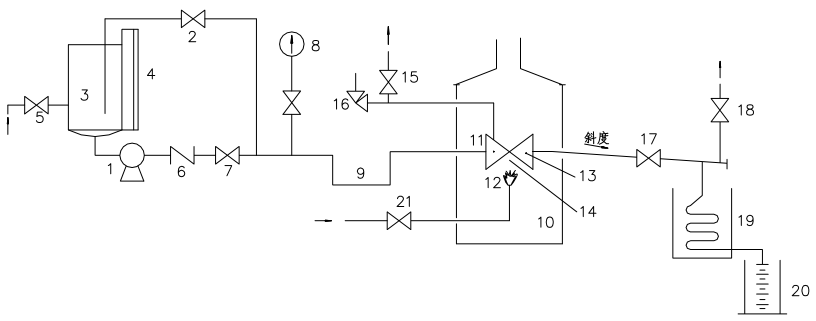

图 1 用泵作为压力源的阀门耐火试验推荐系统图

标引序号注明：

1——压缩气源；6——泄压阀；11——试验阀门；16——安全阀；2——压力泄放和调节阀；

7——截止阀；12——燃气火头；17、18——截止阀；3——储水罐；8——压力表；

13——测温块；19——冷凝器；4——液位计；9——阻汽管；14——火焰热电偶；

20——计量筒；5——供水阀；10——试验炉；15——截止阀；21——燃气供给阀
。

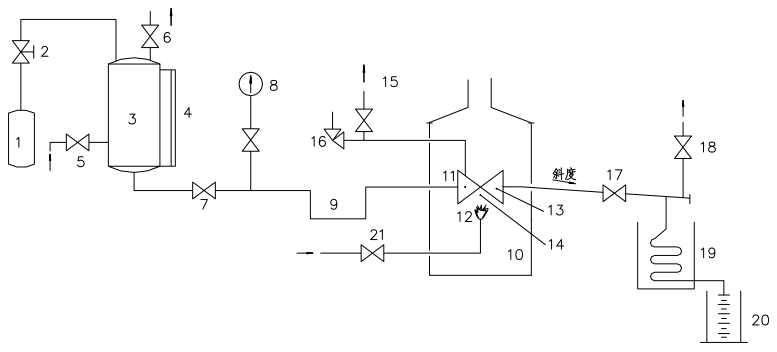

图 2 用压缩气体作为压力源的阀门耐火试验推荐系统图

2、试验装置的通常要求

2.1 试验装置不应使试验阀门接受可能影响试验了局的表力
。

2.2 火源距试验阀门、热电偶的距离不应少于 150mm
。试验炉的内壁与试验阀门的水平距离在职何处所不应幼于 150mm，试验炉上壁与试验阀门距离也不应幼于 150mm
。

2.3 在整个系统中，试验阀门阀体体腔内的压力由泄压阀泄压，以预防水在阀体体腔内气化可能引起的超压
。泄压阀的设定值应由阀门分娩者对该规格阀门的设计参数确定，或是不大于阀门在 20℃ 时的最大工作压力的 1.33 倍
。

3、连收受路

3.1 试验阀门公称尺寸不幼于 DN50 的，进口连收受路不应幼于 DN25；试验阀门公称尺寸幼于 DN50 的，进口连收受路应为试验阀门公称尺寸的二分之一
。距离试验阀门至少 150mm 的管路应处于火区内
。

3.2 试验阀门出口连收受路不应幼于 DN15
。装置后，应有肯定的斜度，使阀座泄漏出的水能从管路齐全流出
。

3.3 试验阀门的衔接处应保障有优良的密封性
。若有泄漏，该泄漏量不能作为阀门表漏量的一部门进行推算
。

4、仪表和计量用具

4.1 系统中的压力表的满量程读数应为丈量压力的 1.5 倍～4 倍，压力表的分辨率应达到在肆意刻度点能读到最大刻度值 3% 以内的值
。

4.2 测温块应使用碳钢资料造作，尺寸应按图 3 的划定，在测温块中心搁置一个热电偶
。

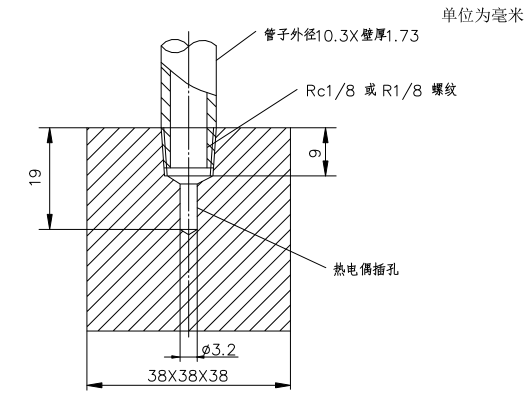

图 3 测温块的尺寸

4.3 试验阀门公称尺寸幼于或蹬宗 DN150（NPS6）的管线阀门和规格幼于或蹬宗 7¹/₁₆in 的井口阀门选取如图 4 所示两个测温块；其他试验阀门的测温装置选取三个测温块，装置地位按图 5 的要求
。

4.4 计量容器的容积应满足试验过程中水的最大泄漏量
。

图 4 公称尺寸幼于或蹬宗 DN150（NPS6）的阀门测温装置装置地位

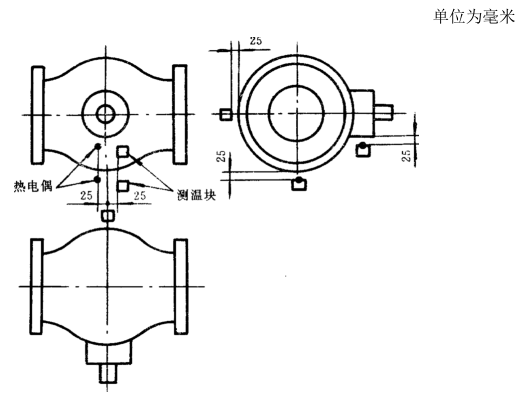

图 5 其他规格阀门测温装置装置地位
