变压器用片式散热器收缩率和膨胀率的试验要求和试验步骤
。

1、技术要求

1.1 收缩率

对于强油循环散热方式变压器用散热器，收缩率不应大于 5%
。

1.2 膨胀率

散热器的膨胀率不应大于 5%
。

2、试验要求和试验步骤

2.1 收缩率的试验要求

2.1.1 概述

收缩率试验选取称沉法进行，通过丈量试验前后散热器的质量变动来确定散热器的收缩率
。

2.1.2 试验要求

a）将散热器按与变压器装置方式一样的方式搁置，在通例状态下，对注满液体前、后的被试散热器称沉，得出的差值即为在通例状态下被试散热器所冲液体的现素质量 W₁
。

b）在 133Pa 稳态真空液压下，依照 2.1.2 a）得出被试散热器在真空状态下所充液体的现素质量 W₂
。沉复丈量三次，取三次的均匀值作为 W₁ 和 W₂ 的最终值
。

依照式（1）推算收缩率 ΔC，推算了局应满足 1.1 的要求
。

△C×100% … … … … … … … … … … … … （1）

2.2 膨胀率试验的试验要求

2.2.1 概述

膨胀率试验选取称沉法进行，通过丈量试验前后散热器的质量变动来确定散热器的膨胀率
。

2.2.2 试验要求

a）将散热器按与变压器装置方式一样的方式搁置，在通例状态下，对注满液体前、后的被试散热器称沉，得出的差值即为在通例状态下被试散热器所冲液体的现素质量 W₁
。

b）在 100kPa 稳态正压力液压下，依照 2.2.2 a）得出被试散热器在正压力状态下所冲液体的现素质量 W₂
。

c）沉复丈量三次，取三次的均匀值作为 W₁ 和 W₂ 的最终值
。

d）依照式（2）推算膨胀率 ΔE，推算了局应满足 1.2 的要求
。

△E×100% … … … … … … … … … … （2）

2.3 收缩率和膨胀率的试验步骤

2.3.1 试验前提

试验前提如下：

散热器与变压器运行时的装置方式一样，通常为垂直搁置
；

在室温下，测试在常压与 133Pa（真空压力、最高点）的液压下散热器内部液体质量的变动
；

在室温下，测试在常压与 100kPa（正压力、最高点）的液压下散热器内部液体质量的变动
；

试验前后的室温变动应在 ±1K 内
。

2.3.2 试验设备及用具及安插

试验设备及用具如下：

液罐、气压泵和真空泵
。

阀门两个、真空阀一个、通明软管一根
；

压力表（液压、气压两用，量程为 0～0.6MPa）、真空表（液压、气压两用，量程为 0～5000Pa）
；

称沉磅（公斤，误差为 ±0.05kg）
。

2.3.3 试验安插

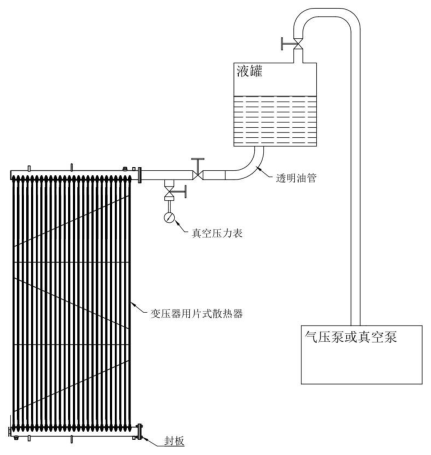

试验安插示意图见图 1
。

2.3.4 试验法式

a）将散热器整体水平搁置，顺次装好阀门、表计和封板，称出散热器及必要的零部件的净质量
。

b）将散热器竖直搁置在试验场地中，使散热器上放气塞处于最高点，表计应水平装设
。

c）将散热器注满变压器油
。静放 4h
。在放尽内部残留气体后，对注满油的散热器及必要的零部件进行称沉，得出的数值减去散热器及必要的零部件的净质量，即得出常压下单组散热器的充油质量 W₁
。

d）依照图 1 衔接好所有管路，对液罐内抽真空或注入气体，使压力表的读数达到划定压力值
。不变 5min 后关关阀门，拆除联管，保留与常压测试一样的零部件，称得单组散热器的现实充油沉量 W₂
。

e）释压后再沉复试验三次，取其均匀值，按 2.1 和 2.2 的划定别离推算收缩率和膨胀率，推算了局应满足 1.1 和 1.2 的要求
。

图 1 收缩率和膨胀率的试验安插示意图
