设备简介：

井口阀门水压试验机系统是凭据 API 6A 及 GB/T 22513 等要求进行设计与造作，重要用于井口高压阀门、钻井防喷器、采油（气）树、节流和压井管汇等产品的出厂检验，并同时可能满足上述产品的水压及其他职能试验。适合井控设备出产厂家做产品出产检测用。同时也适合科延注检测机构作检测设备。

系统由测试台和节造台组成。整套设备选取推算机加PLC自动节造，所有试验及监控都可在节造台上实现。同时设备上还带有手动节造阀门，能够齐全由手动节造实现试验过程。

设计尺度及规范：

?  API 6A、GB/T 22513《阀门和采油树规范》；

?  API 16A 、SY/T 5053.1《防喷器及节造装置  防喷器》；

?  公共安全行业尺度及公安部对安全防备工程治理要求；

?  GB 50198  民用关路电视监控系统工程技术规范。

重要技术参数：

?  试验介质：净水；

?  试验压力：0～210MPa；

?  高压泵增压比：240：1；

?  阀门压紧工装设计载荷：120T，满足 4-1/16" 阀门测试 30 000Psi 压力；

?  结构长度领域：435-737mm；

?  增压柜和节造一体；

?  自动节造：电脑软件设置参数，自动测试；

?  纪录方式：可天生EXCEL报表；

?  输出接口：独立2路；

?  压力测试精度：±0.5% F.S；

?  压力节造精度：±2% F.S；

?  设备使用前提（用户提供）：

1）驱动气源：≤0.7MPa，最大耗气量：2.0Nm?/min；

2）电源要求：AC220V 50Hz 5A；

3）设备使用方式：适应室内干净工况，室温；

4）压缩空气质量要求：过滤精度：15μm；常压露点：3℃。

设备重要特点：

?  试验系统的节造系统拥有超压、泄露、超时等意表情况的报警；；ご胧；

?  试验系统具备高精度自动节造系统，关环反馈，智能PID调节系统，压力传感器位于试验工件终端，保障试验压力节造精度；

?  试验系统试验产品、试验步骤、试验汇报均以数据库大局存储和治理，方便查问或调取，能够自动天生月报表、季度报表和年度报表；

?  节造道理先进，可能精确节造压力的精度，保压成效好，实时自动补压Ｄ芄煌ü扑慊远谠煺鍪匝楣，也能够通过节造柜上的按钮开关手动电控试验过程，还能够手动节造各个阀门实现手动试验过程；

?  IVS专用测试软件成熟不变无缺点，可实时显示耐压曲线，可实时数据显示，可打印尝试汇报，可与OFFICE办公软件兼容，可编程试验汇报，让用户可凭据自己的特点设计编排；

?  本机拥有掉电；ぶ澳，停电后系统自动卸压，遏制试验，最大限度保障操作人员和设备的安全；

?  选取进口增压泵，提高了不变性和靠得住性，同时加压快率及节造精度都有进一步的提高；

?  所有高压阀门、管件及接头均为美国原装进口产品，保障耐压等级，质量靠得住。

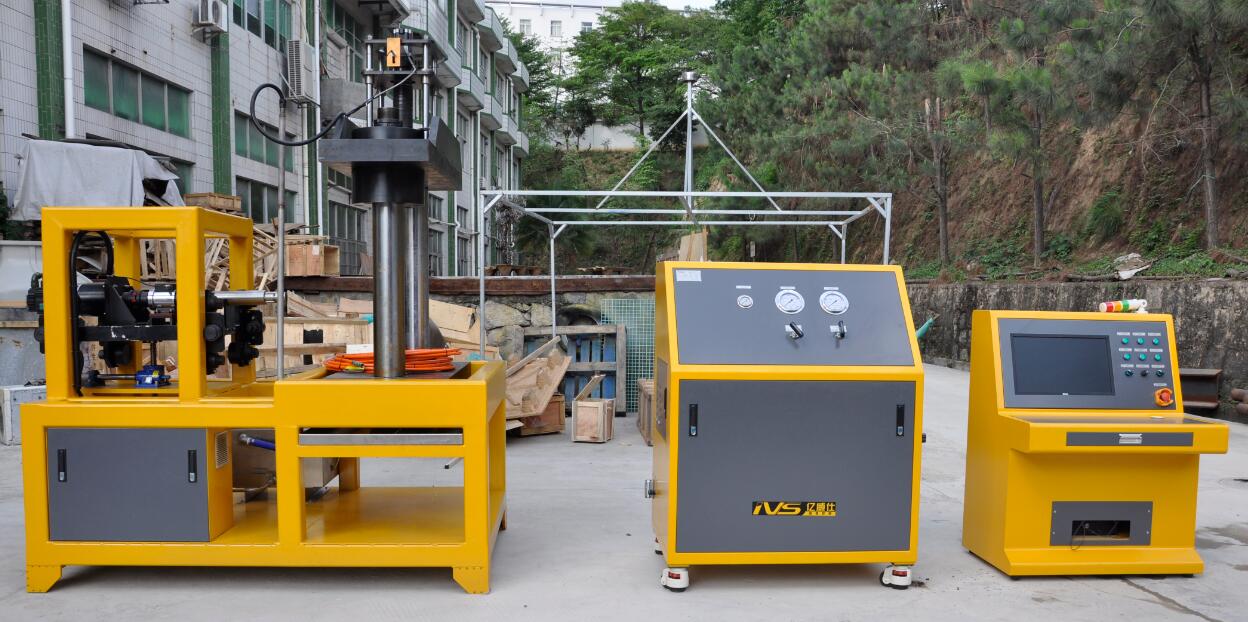

设备参考图片：
