设备简介：

活门机能试验机由气密测试台与漏气量测试台组成。

气密测试台用于座舱压力调节器组件及产品总体气密性检测，并对检测的试验数据进行实时采集、上传。

用于座舱压力调节器产品的初调试验及漏气量试验，设备以幼容积的仿照座舱并通以幼流量空气进行设计，对产品进行试验并对试验数据进行实时采集、上传。

重要技术参数：

1、气密测试台

设备由台身（含恒温水槽）、调节系统、节造系统组成。

?  试验介质：压缩空气；

?  压力领域：0～120KPa；

?  控压精度：0.1%FS；

?  输出接口大幼及数量：Φ12快插接头，2个；

?  压力正确等级：±0.1%FS；

?  表廓尺寸：1200mm×800mm×1200mm

?  过滤精度：5μ；

?  恒温水槽温控领域：可调，0～30℃；

?  恒温水槽内腔尺寸：400mm×400mm×400mm，水槽底部做成倾斜状，倾斜角度15°，

?  操作方式：手动、自动两种模式调压，自动检测。

2、漏气量试验台

设备由台身、抽压/充压系统、仿照大气舱/仿照座舱、调节系统、节造系统组成。

?  试验介质：压缩空气；

?  抽压高度：20000m；

?  抽压高度精度：0.1%；

?  抽压快率：不幼于900L/min；

?  流量计检丈量程： 0-200 L/min，0-20L/min，0-60L/min；

?  流量计检测精度：±1%FS；

?  表廓尺寸：1400mm×1000mm×1500mm；（见图纸）

?  仿照座舱容积：不幼于300L；

?  操作方式：手动、自动两种模式调压；

?  压力丈量精度：0.25级。

设备参考图片：

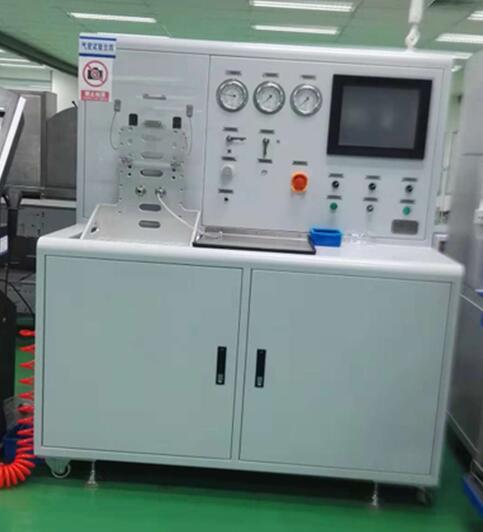

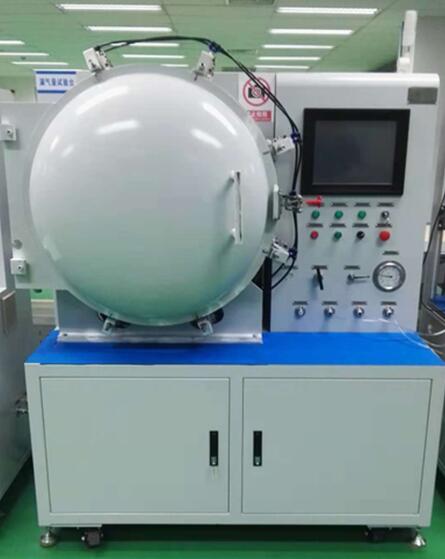

气密测试台	漏气量测试台
