馨提醒：软管总成耐久性（脉冲）试验是一衷炱坏性试验，试验后的软管总成应报废。如您必要相识软管总成耐久性（脉冲）试验装置，请与我们联系，电话：0755-8889 8859  QQ：459675648.

软管总成耐久性（脉冲）试验步骤按以下步骤进行：

1、应在装置接头后的30天内，且未使用的软管总成进行此项试验。

2、推算在试验下的软管的自由（露出）长度。如国1所示，凭据软管内径选用下列适当的公式：

a）软管公称内径22mm（含22mm）以下：弯曲180°，自由长度=π[r+(d/2)]+2d.

b）软管公称内径22mm以上：弯曲90°，自由长度={π[r+(d/2)]}/2+2d.

式中：r——最幼弯曲半径；d——软管表径。

3、把软管总成试件衔接到试验装置上，按图1所示装置，当软管总成公称内径在22mm（含22mm）以下时，应弯曲180°；大于22mm时，弯曲90°。

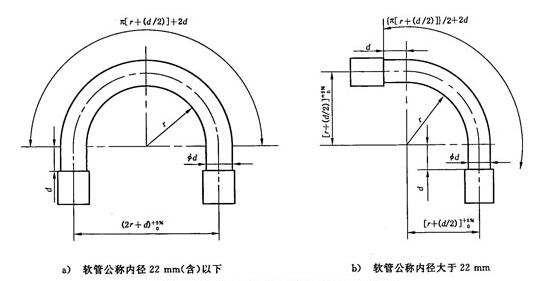

图1 软管总成耐久性（脉冲）试验装置示意图

4、选择的试验油液应切合黏度等级ISO VG46（在40℃时，46cSt±4.6cSt）的要求，使其在软管总成内以足够的快率循环，以维持一样的温度。

5、对软管总成内部施加一脉冲压力，其频率在0.5Hz~1.3Hz（周期/分到78周期/分之间），纪录试验的频率。

6、压力循环应在图2所示的阴影区域内，并使之尽可能靠近图示曲线。压力上升的现实快率应在100MPa/s~350MPa/s之间。

7、对软管总成进行脉冲试验，其压力为软管总成最高工作压力的100%、125%、133%，试验油温度维持在100℃±3℃。

8、脉冲试验的持续总脉冲次数简直定，按产品尺度划定，试验能够间歇进行。

9、在实现所需的总脉冲次数后，软管总成未出现失效景象，则以为通过了脉冲试验。

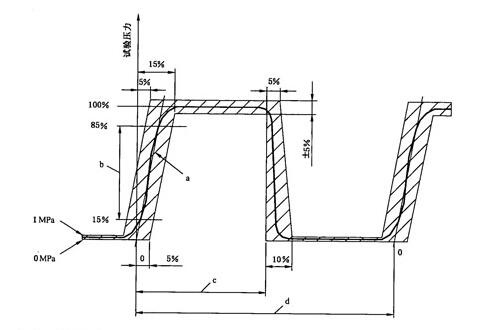

图2 软管总成耐久性（脉冲）试验的压力周期曲线

图2诠释：

a —— 压力上升快率切线；  b —— 在此两点之间确定压力上升快率；

c ——一 个齐全的脉冲周期的45%至55%；  d ——一 个齐全的脉冲周期。

注1：压力上升切线是通过压力上升曲线上的两个点绘造的直线，一个点在试验压力的15%处，而另一点在试验压力的85%处。

注2：点0是压力上升切线与压力为0MPa的交点。

注3：压力上升快率是压力上升切线的斜率，用MPa/s暗示。

注4：周期快杜爪是一致的，在0.5Hz~1.3Hz领域。
