自动喷水灭火系统第13部门：<GB5135.13-2006 水幕喷头> ，该部门内容划定了自动喷水灭火系统水幕喷头的要求、试验步骤、检验规定和标志、包装、运输、贮存 。其钟装试验步骤”部门的内容对水幕喷头的11项机能检测作了明确的注明 。我们下面来相识该部门的具体内容 。
7 试验步骤
试验前 ，出产厂商应提供水幕喷头的设计图纸、机能参数（蕴含流量系数、水幕展角、水幕倾角、喷洒表形图等） 。
内容蕴含：7.1 表观检验；7.2 流量系数丈量；7.3 水幕展角与倾角的丈量；7.4 喷洒试验；7.5 洒水均匀性试验；7.6 阻断辐射热试验；7.7 氨应力侵蚀试验；7.8 二氧化硫侵蚀试验；7.9 盐雾侵蚀试验；7.10 低温试验；7.11 高温试验 。
7.1 表观检验
对照设计图纸等技术文件 ，通过目测或使用通用量用具进行查抄丈量 ，了局应切合本尺度6.1的划定 。
7.2 流量系数丈量
试样数量为3只 ，试验装置如图1所示 。将水幕喷头装置在试验装置上 ，压力、流量的丈量精度不得低于0.5级 。喷口处压力为0.10MPa、0.20MPa、0.30MPa、0.40MPa、0.50MPa、0.60MPa ，吓咨低压升到高压 ，再由高压降到低压 ，至每一个丈量点 ，进行测试 。将所测得的数据按式（1）进行推算 ，均匀流量系数和每个压力点的流量系数都应切合6.2的划定 。
流量个性系数K的推算公式：
式中：
Q——流量 ，单元为升每分（L/min）；
P——压力 ，单元为兆帕（MPa） 。
在试验中应建改自压力表至水幕喷头出口之间的静压差 。
7.3 水幕展角与倾角的丈量
7.3.1 试样数量为1只 ，试验压力为0.1MPa ，在喷头统一水平高度 ，正对水幕喷射方向 ，用拍照机拍摄喷头至距其0.5m处水幕的图像 ，丈量喷头出口水幕充实边缘夹角 ，即水幕展角 。丈量了局应切合6.3.1的划定 。
7.3.2 试样数量为1只 ，试验压力为0.1MPa ，在喷头统一水平高度 ，垂直于水幕喷射方向 ，用拍照机拍摄喷头至距其0.5m处水幕的图像 ，丈量喷头出口水幕中心轴线与喷头进水轴线的夹角 ，即水幕倾角 。丈量了局应切合6.3.2的划定 。
7.4 喷洒试验
7.4.1 喷头距地面高度不幼于3.0m ，试验压力别离为0.1MPa ，0.2MPa和0.4MPa ，将喷洒表形绘造成喷洒表形图 ，喷洒图的横坐标为喷洒距离 ，纵坐标为喷洒高度 ，示定见附录A 。
7.4.2 对G型水幕喷头 ，喷洒表形图为向下喷洒图 。由于水幕表形为对称图形 ，所以可取喷头纵轴一侧 ，即现实表形的一半绘造喷洒表形图 。应保障最大覆盖宽度蕴含在图中 。喷洒表形应切合6.4的划定 。
7.4.3 对L型喷头 ，喷洒表形图为侧向喷洒图 ，即装置水幕喷头 ，使水幕向受；ひ徊喾较蚺缛 。喷洒表形应切合6.4的划定 。
7.4.4 对T型水幕喷头 ，喷洒表形图应蕴含向下喷洒图以及侧向喷洒图 。向下喷洒图、侧向喷洒图的喷洒表形应切合6.4的划定 。
7.5 洒水均匀性试验

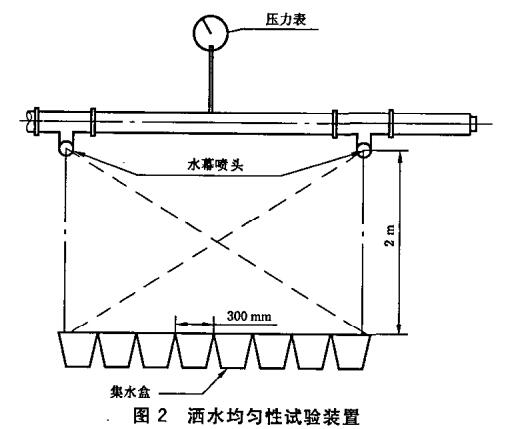

G型和T型水幕喷头的装置如图2所示 ，两只喷头装置在一条管路上 ，使喷头向下喷洒 。沿水幕喷洒方向安插一排集水盒 ，喷头距集水盒顶部2m 。单个集水盒尺寸为：0.3m×0.6m×0.5m（长×宽×高） ，网络两只喷头沉叠部门的洒水 ，即两只喷头正下方及其中央的集水盒水量 ，喷头间距为：每个喷头洒水的最表边缘喷洒到另一个喷头的正下方集水盒内 ，试验压力为0.10MPa ，喷洒功夫不幼于2min 。
水幕喷头的均匀洒水量按式（2）推算：
ρ均匀=Q/n ..................（2）
式中：
ρ均匀——均匀洒水量 ，单元为升（L）；
Q——全数集水盒网络的总水量 ，单元为升（L）；
n——集水盒数量 。
丈量每个集水盒中的水量 ，试验了局应切合6.5的划定 。
7.6 阻断辐射热试验
试验装置如图3、图4所示 。试验使用1个尺度辐射屏 ，尺寸为600mm×400mm ，功率为25kW ，表表温度大于1200℃对于水幕展角大于蹬宗180°的喷头 ，丈量高度H为喷头正下方1m；对于水幕展角幼于180°的喷头 ，丈量高度H为水幕最大覆盖宽度所对应的高度 。正对辐射屏1.0m处装置1只热流计 ，其中心与辐射屏中心高度一样 ，量程为3W/cm? 。启动尺度辐射屏及热流计 。无水幕时用热流计测得不变热通量为q1 。在0.1MPa压力下喷洒水幕 ，在状态不变后测得热通量为q2 ，按式（3）推算水幕隔热效能μ：
μ=（1- q2/q1）×100%................（3）
式中：
μ——水幕隔热效能；
q2——在水幕作用下的热通量 ，单元为瓦每平方厘米（W/cm2）；
q1——无水幕作用的热通量 ，单元为瓦每平方厘米（W/cm2） 。
在一样高度 ，此丈量点左、右距水幕边缘1/2处的两点 ，测出其隔热效能 。求出此三点的隔热效能的算术均匀值μ ，为喷头的隔热效能μ ，试验了局应切合6.6的划定 。
7.7 氨应力侵蚀试验
试样数量为3只 。将试样除去油脂 ，置于容积为（0.02±0.01）m3的玻璃容器中 。将密度为0.94g/cm3氨水溶液存放在试验容器的底部 ，距试样的下部约40mm 。氨溶液的容积按试验容器容积0.01mL/cm3参与 ，将约莫产生如下的气体组分：35%的氨 ，5%的水蒸气和60%的空气 。湿润的氨混合气体应维持在大气压力下 ，温度维持在（34±2）℃ ，试验容器应有毛细管排空以预防产生压力 ，喷头试样应有防护罩以预防凝滴落于其上 。试验玻璃容器应处于封关的恒温箱内以预防试样上凝滴 ，试验历时10d 。试验后将喷头试样冲刷干燥 ，进行仔细地检验 。试验了局应切合6.7划定 。
7.8 二氧化硫侵蚀试验
试样数量为3只 。试验装置蕴含一个容积为5L（容积可增至15L ，但应保障下述化学试剂按比例增长）的隔热玻璃容器 ，一个防腐资料造成可预防凝液滴于喷头上的罩 。容器应能从底部电加热 ，环抱表壁有冷却管 ，温度传感器置于中央距底部160mm±20mm的地位 ，节造加热器使玻璃容器内温度维持在45℃±3℃ 。在试验期间 ，节造流过冷却管的水流快率 ，使排水口水温维持在30℃以下 。这种冷热结合的作用应能促使在喷头表表形成冷凝 ，但应预防冷凝液直接滴于试样上 。
试样按其工作地位挂在容器内防滴罩的下面 ，进行8d的二氧化硫侵蚀试验 ，将20g硫代硫酸钠晶体（Na2SO3?5H2O）溶入500mL水中 ，与稀硫酸反映产生二氧化硫气体 。稀硫酸由156mL通常硫酸（0.5mol/L）加844mL水稀释得到 。
在8d的试验过程中 ，每天参与20mL的稀硫酸 ，8d后将试样从容器中取出 。在温度不超过35℃、相对湿度不超过70%的前提下干燥4d～7d ，而后查抄水幕喷头的侵蚀情况 ，试验了局应切合6.8的划定 。
7.9 盐雾侵蚀试验
试样数量为3只 。试验中 ，试验盐溶液应为质量比为20%的氯化钠与蒸馏水溶液 ，在35℃雾化时pH值应为6.5～7.2 ，密度为1.126g/mL～1.157g/mL ，试验箱内应有适当的节造气雾的步骤 。喷头按其正常工作地位被支持在试验箱内 ，露出在盐雾中 ，试验箱的容积不应幼于0.43m? ，箱内涵试验区温杜爪维持在（35±2）℃ 。喷雾压力在0.07MPa～0.17MPa之间 。用过的盐溶液应网络起来 ，不得循环使用 。将试样蔽护以防凝滴落在其上面 。
在试验区内 ，应至少从两点网络盐雾以确定开释快率和盐浓度 。在16h的功夫内 ，网络区内每80cm?面积每幼时应能网络1mL～2mL溶液 ，盐溶液的质量浓杜爪为（20±1）% ，经过10d的试验后 ，将试样从盐雾试验箱中取出 ，在温度不超过35℃ ，相对湿度不超过70%的前提下干燥4d～7d 。干燥后查抄水幕喷头的侵蚀情况 ，试验了局应切合6.9的划定 。
7.10 低温试验
试样数量为3只 。将水幕喷头置于低温试验箱中 ，箱内温度维持在（-30±2）℃ ，历时24h 。试验后 ，取出水幕喷头 ，在室温下搁置24h ，而后仔细查抄涂层或镀层 。试验了局应切合6.10的划定 。
7.11 高温试验
试样数量为3只 。将水幕喷头直立放入温度（800±20）℃的试验炉中 ，受热15min后 ，夹住水幕喷头螺纹部门 ，取出喷头 ，当即浸入温度为（15±1）℃的水浴中 ，待冷却后进行查抄 。试验了局应切合6.11的划定 。
以上就是关于水幕喷头试验步骤的所有内容 ，有兴致的伴侣能够参阅尺度相识所有内容 。
