今天给各人带来的是关于液压阀 压差-流量个性的丈量步骤。（若是您必要用于液压阀的压差-流量个性试验回路装置，迎接与我们联系！电话：0755-8889 8859 QQ：459675648。）

1、丈量正确度

试验应选择JB/T7033划定的A、B、C三种丈量正确度等级中的—种进行。丈量正确度等级应由有关方约定。各丈量正确度等级的允许系统误差应切合表1的划定。

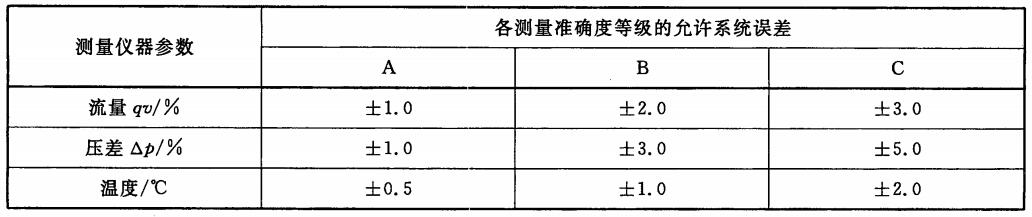

表1 丈量仪器校准领域内的允许系统误差

2、试验用油液

2.1 试验时，应使用被试阀造作商认可的试验用油液。应纪录试验油液的类型，并注明在试验期间温度变动领域内油液的质量密度（ρ）及活动黏度（ν）。

2.2 试验用油液的传染杜爪节造在被试阀造作商所推荐的领域内。

2.3 对于丈量正确度等级A或B，在试验前应从试验装置中提取液样，直接丈量其质量密度（ρ）及活动黏度（ν）。

2.4 对于丈量正确度等级C，能够选取油液供给商提供的油液质量密度（ρ）及活动黏度（ν）。

3、温度

3.1 试验时油液温度的允许变动量应节造在表2的领域内。

表2 试验时油液温度的允许变动量

3.2 试验应在被试阀造作商凭据阀的利用要求所推荐的油液温度领域内进行。

4、稳态工况

4.1 应在稳态工况下纪录所有读数。

4.2 当达到划定试验前提下的稳态工况时，数据采集的功夫周期应一样，每次采集应只取一组读数，该读数为各个量屡次丈量值的均匀值。

5、步骤

5.1 凭据必要，利用阀或尺度测压板的进、出接口将被试阀装置在试验回路上。

5.2 必要时可设置节造流向（或流量）的液压阀。

5.3 应选择丈量点数量及其在试验流量全领域内的散布，以代表性地反映被试阀在所选试验流量全领域内的机能。

5.4 对应5.3所选定的每个丈量点的流量，应别离丈量被试阀上游和下游的压力。若是被试阀是板式装置的，且选取尺度测压板衔接，则跳过5.5和5.6。

5.5 若是被试阀是管式装置的，或是板式装置但未选取尺度测压板衔接的，应将被试阀从试验回路中拆除并连收受路，形成无被试阀的试验回路。当选取2.2所划定的试验回路时，则不用选取此步骤。

5.6 沉复5.4压力丈量。

6、压差推算

6.1 在适当情况下，按ISO9910-2的划定对受压力头影响的每个压力读数进行建改。

6.2 用5.4中测得的上游压力值减去下游压力值推算出每个丈量压差。若是被试阀是板式装置的，则跳过6.3和6.4。

6.3 若是被试阀是管式衔接的，利用5.6中测得的上游压力值减去下游压力值推算出管路压差。使用图1的试验回路时，则管路压差值为零。

注明：

1——可控的液压源，同季节造油液温度；

2——溢流阀（回路；ぃ；

3——截止阀（？；

4——压差计；

5——被试阀；

6——温度计；

7——流量计。

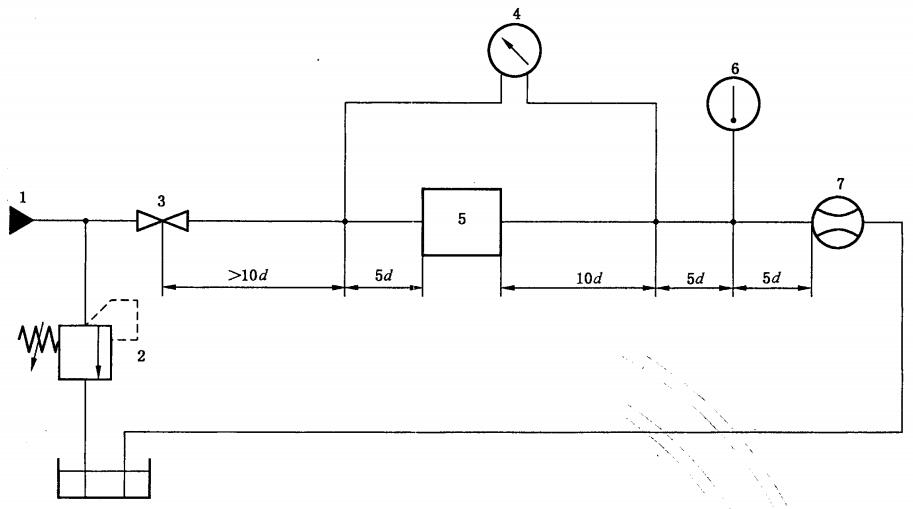

图1 试验回路

6.4 若是被试阀是管式衔接的，利用6.2中推算的压差减去6.3中推算的管路压差，得出被试阀的各个压差△p。

7、试验了局表白

7.1 通常要求

试验机构应将所有试验丈量数据和由此推算出的了局造成表格，最好同时提供7.2所述的图形。

7.2 表白

试验了局应选取压差△p和流量qν的关系曲线来表白，实用单元见附录A。应同时注明试验油液在受控温度下的活动黏度和质量密度，如图2所示。

对于插装式液控单向阀、先导式溢流阀或带表泄油口的多职能阀，应确保其个性曲线普遍有效且与测试系统无关，这一点是很沉要的。

阀造作商：

阀类型：

阀型号：

试验油液：

油液活动黏度：

油液质量密度：

油液温度：

丈量正确度等级：

阀状态：

注明：

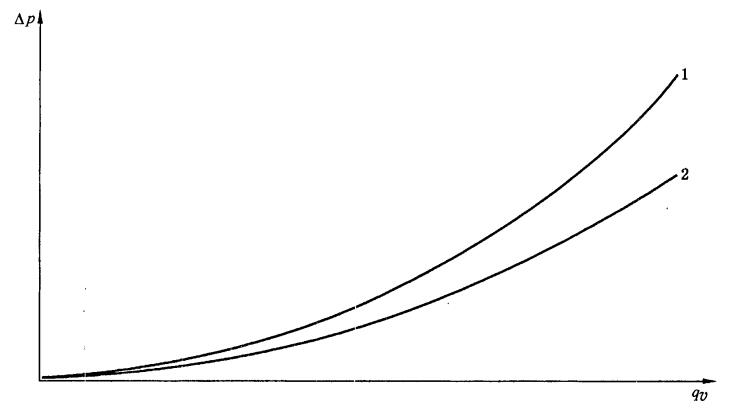

1——从工作油口B到油口T的压差-流量个性曲线；

2——从油口P到工作油口A的压差-流量个性曲线。

图2 试验了局的表白图例

附录A（规范性附录）

实用单元

无论是以表格还是曲线图形表白，都可选取表3所给出的实用单元。

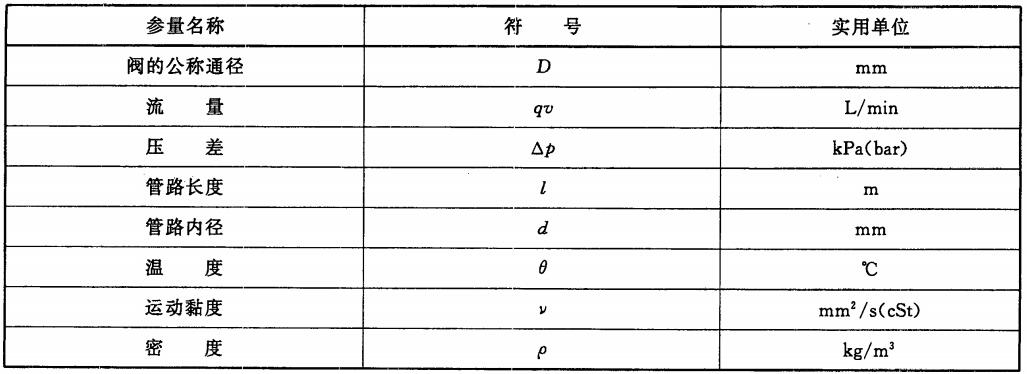

表3 实用单元
