今天给各人带来的分享是关于液压缸机能的试验装置和试验前提的要求
。具体内容如下：

1、试验装置

1.1 液压缸试验装置见图 1 和图 2
。试验装置的液压系统道理图见图 3~图 5
。

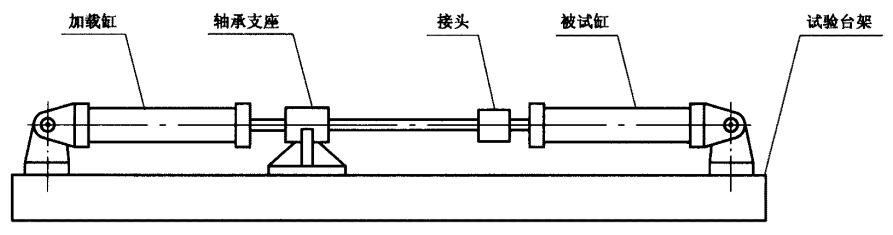

图 1 加载缸水平加载试验装置

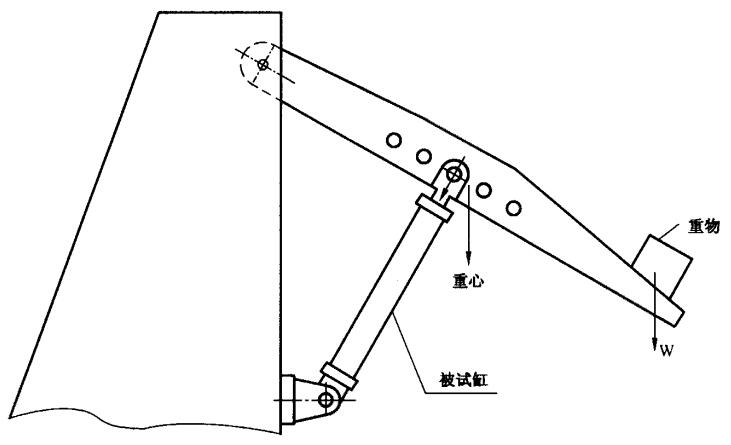

图 2 沉物仿照加载试验装置

1——过滤器；2——液压泵；3——溢流阀；4——单向阀；5——电磁换向阀；6——单向节流阀；

7——压力表开关；8——压力表；9——被试缸；10——流量计；1 1——温度计
。

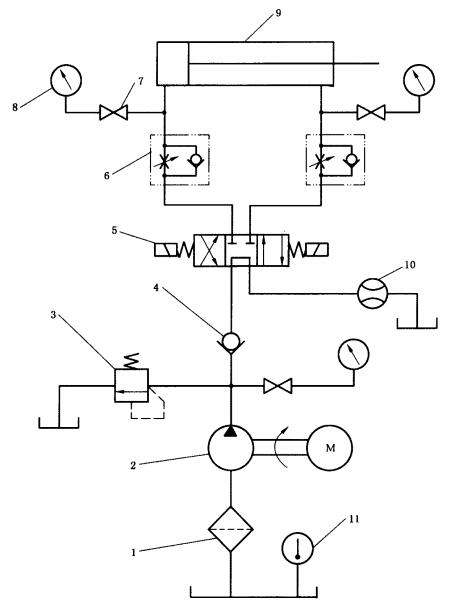

图 3 出厂试验液压系统道理图

1——过滤器；2——液压泵；3——溢流阀；4——单向阀；5——流量计；6——电磁换向阀；

7——单向节流阀；8——压力表；9——压力表开关；10——被试缸；11——加载缸；12——截止阀；13——温度计
。

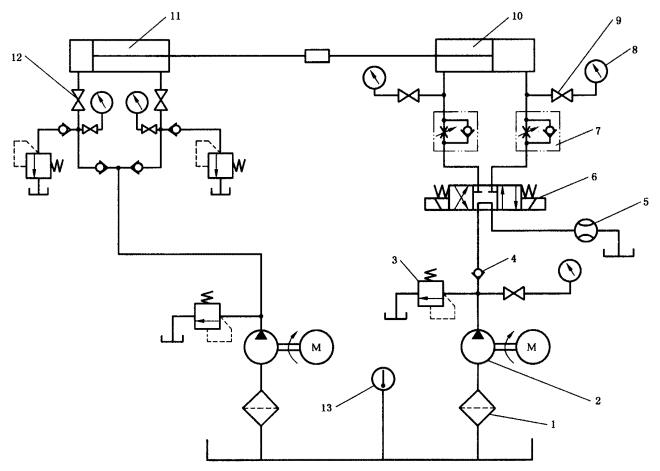

图 4 型式试验液压系统道理图

1——过滤器；2——液压泵；3——压力表开关；4——压力表；5——单向阀；6——流量计；7——电磁换向阀；

8——单向节流阀；9——被试缸；10——测力计；11——加载缸；12——溢流阀；13——温度计
。

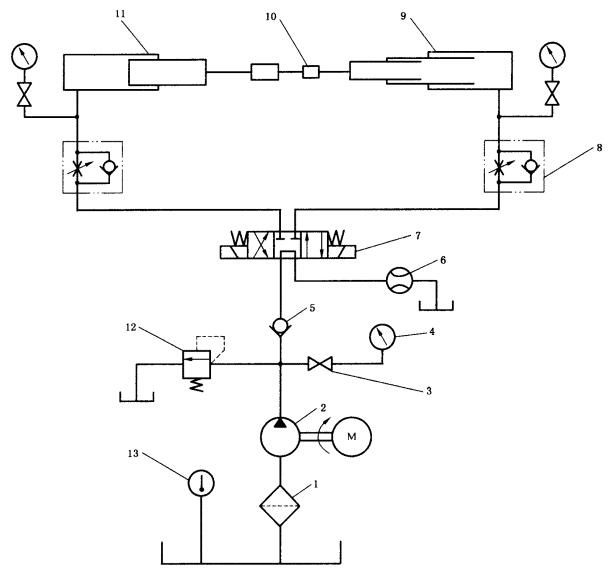

图 5 多级液压缸试验台液压系统道理图

1.2 丈量正确度

丈量正确度选取 B、C 两级
。 丈量系统的允许系统误差应切合表 1 的划定
。

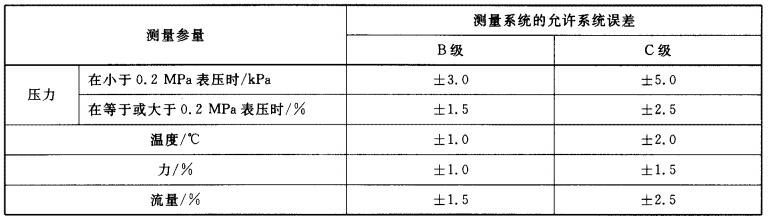

表 1 丈量系统允许系统误差

2、试验用油液

2.1 黏度

油液在 40℃时的活动黏杜爪为 29 mm2/s- 74 mm2/s
。

注： 特殊要求之表
。

2.2 温度

除特殊划定表，型式试验应在 50℃±2℃下进行；出厂试验应在 50℃±4℃下进行
。出厂试验允许降低温度，在 15℃~45℃领域内进行，但检测指标应凭据温度变动进行调整，保障在 50℃±4℃ 时能达到产品尺度划定的机能指标
。

2.3 传染度等级

试验系统油液的固体颗粒传染度等级不得高于 GB/T 14039 划定的 19/15 或 -/19/15
。

2.4 相容性

试验用油液应与被试液压缸的密封件资料相容
。

3、稳态工况

试验中，各被控参量均匀显示值在表 2 划定的领域内变动时为稳态工况
。 应在稳态工况下丈量并纪录各个参量
。

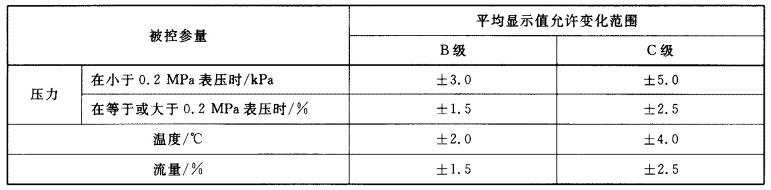

表 2 被控参量均匀显示值允许变动领域
