今天给各人分享关于压力节造阀的试验回路装置，蕴含溢流阀、减压阀、反向溢流的减压阀等压力节造阀的机能试验回路。（若是您对以下的试验回路感兴致，迎接与我们联系！电话：0755-8889 8859  QQ：459675648。）

安全提醒：试验过程应充分思考人员和设备的安全。

对所有类型阀的试验，应使用切合图 1～图 3 要求的试验装置。

图 1～图 3 所示是实现试验所需的最单一要求。在如图 1～图 3 所示的试验回路中，没有蕴含为预防肆意元件出现意表故障所需的安全装置。试验选取图 1～图 3 所示回路时，应按下列要求执行：

a）试验执行指南拜见附录 A；

b）对各项试验能够成立分隔的回路，由于排除了经已关关阀泄漏的可能性，所以可提高试验了局的正确度；

c）阀的液压机能试验必要用到放大器，输入信号被提供给放大器，而不是直接作用于阀；而电气试验中，信号直接作用于阀；

d）液压阀宜与造作商所推荐的放大器共同使用，不然宜纪录放大器的具体工作参数（如调造信号的脉宽、振动频率和幅值）；

e）在脉宽调造的启关过程中，要纪录放大器的供电电压、幅值和施加于被试阀上的电信号；

f）电气试验设备和传感器的频宽或自振频率宜至少高于最高试验频率的 10 倍；

g）应选择流量计 10，使其对 Y 口压力的影响能够忽略。

注明：1——油源；2——系统溢流阀；3——卸荷阀的先导阀；4——卸荷阀；5——被试阀；

6——压力传感器；7——压力传感器；8——差动放大器；9——数据采集；10——流量计；

11——流量计；12——信号产生器；13——温度计；14——压力表；15——压力表；

S1——截止阀；S2——截止阀；P——进油口；T——回油口；Y——先导泄油口。

图 1 溢流阀试验回路

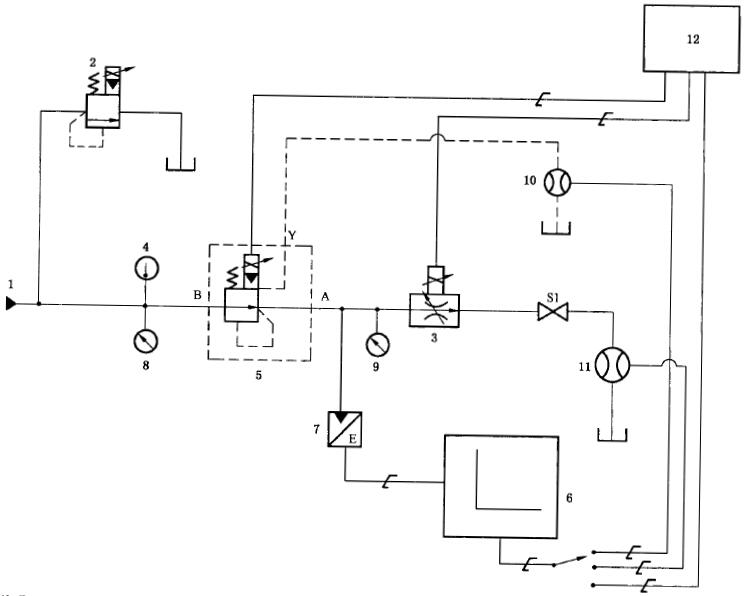

注明：1——油源；2——系统溢流阀；3——流量节造阀；4——温度计；

5——被试阀；6——数据采集；7——压力传感器；8——压力表；

9——压力表；10——流量计；11——流量计；12——信号产生器；

A——压力节造口（出口二次压力）；B——压力输入口（进口一次压力）；S1——截止阀；Y——先导泄油口。

图 2 减压阀试验回路

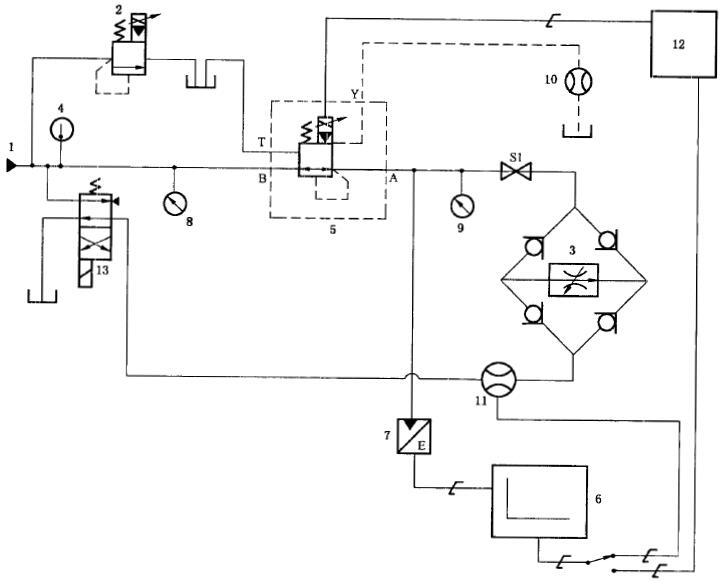

注明：1——油源；2——系统溢流阀；3——流量节造阀；4——温度计；5——被试阀；

6——数据采集；7——压力传感器；8——压力表；9——压力表；10——流量计；

11——流量计；12——信号产生器；13——方向阀；

A——压力节造口（出口二次压力）；B——压力输入口（进口一次压力）；S1——截止阀；Y——先导泄油口。

图 2 反向溢流的减压阀试验回路

附录 A

（资料性附录）试验执行指南

试验之前，被试阀的驱动放大器宜依照造作商的说明书设定。

信号产生器宜提供陆续可变的输入信号，纪录仪用来纪录压力传感器和流量计测出得相应的压力和流量信号。

注 1：阀对输入信号产生压力和流量响应也能够选取逐点法手动纪录。

注 2：输入信号在半个试验周期仅在一个方向上升，而在另半个试验周期又在另一个方向降落。 这样的了局就使阀固有的迟滞显露出来，自动信号产生器可有效的预防信号的误转换。

对于稳态试验，如果与纪录仪的响应相比力，其输出变动频率要低，则信号产生器产生的何种函数类型（如正弦、斜坡等）是不沉要的，纪录仪拥有调整传感器和阀输入信号的幅值到相宜尺度及调整图中曲线轨迹对中的职能。

自动信号产生器宜具备手动输入开关，以便阀和仪器的调节。

宜纪录电气设备的调整。
