今天带给各人的分享是关于液压传动金属承压壳体的委顿（循环/脉冲）压力试验步骤。该步骤是在持续不变的周期性内压力载荷下，进行液压传动元件的金属承压壳体委顿（循环/脉冲）试验的步骤。该步骤合用于以下前提的液压元件承压壳体：
——用金属造作的；
——在不产生蠕变和低温脆化的温度下工作；
——仅接受压力引起的应力；
——不存在由于侵蚀或其他化学作用引起的强度降低；
——能够蕴含垫片、密封件和其他非金属元件。但是，这些不视为被试承压壳体的部门。
1、几个术语和界说：
a）较高循环试验压力：指定试验压力循环的最高档级的最幼值。
b）较低循环试验压力：指定试验压力循环的最低等级的最大值。
c）循环试验压力领域：在试验期间，较高循环试验压力和较低循环试验压力的差。
d）承压壳体：元件中蕴含受压液压油液并采取封关措施（螺栓、焊接等）的零件。
2、试验前提
2.1 在起头各项试验前，应排除被试元件和回路中存留的空气。
2.2 被试元件内的油液温杜爪在 15℃~80℃ 领域内。被试元件温度的最低值应为 15℃。
3、试验装置和试验筹备
3.1 试验装置和试验回路应可能依照 5.1 的划定产生和沉复循环压力。
3.2 应将压力传感器直接装置在被试元件内，或尽可能靠近被试元件，以便纪录作用于被试元件内部的压力。应解除在传感器和被试承压壳体间的任何影响成分。
3.3 应使用在试验温度下其活动黏度不高于 60mm?/s 的非侵蚀性液压油液作为加压介质。
3.4 应依照设计规范要求，对被试元件的分歧部门施以分歧的压力。
3.5 在静载荷前提下，当达到试验循环快率时，尤其当下列情况时，应验证引起的应力与压力的比值。
——压力必须渗入到封关的各部门之间；
——试验大的元件；
——在接合处的滞后作用能够有效地影响应力。
注 1：应变仪可用于验证这个比值。若是使用，应设置在高应变区域的表表表。
注 2：为了简化循环或爆破试验，允许对被试元件做些批改，但所做的批改不应增长承压壳体的承压能力。
注 3：允许更换试验期间败坏的垫片和密封件，但要保障在它们沉新装配后受压元件内的预紧力与拆卸前是一样的。在委顿试验期间，紧固件的预紧力能够降低。当更换密封件或垫片时，紧固件的预紧力宜设置在这个降低的水平。
3.6 在试验期间，应遵守安全规程（见 GB/T3766），以；と嗽焙蜕璞傅陌踩。
4、正确度
4.1 丈量仪器的精杜爪鄙人列极限领域内：
——压力：较高循环试验压力的 ±1.0%；
——应变：在较高循环试验压力下获得的应变值的 ±1%；
——功夫：±0.002S的分辨率；
——温度：±2℃。
4.2 应使用压力传感器、放大器和纪录装置。纪录装置的频率领域为 0kHz~2kHz，幅值比为 -3dB~0dB。
4.3 丈量仪器和丈量规程应切合 JB/T7033 和 IS09110-2。
5、试验规程
5.1 循环压力试验
5.1.1 试验压力波形

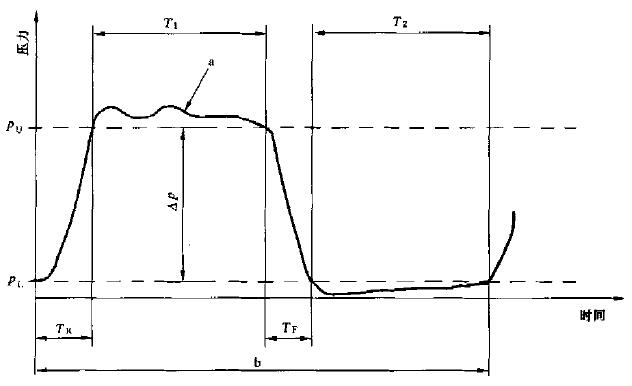

对于在 5.1.2 中划定的功夫周期，试验压力波形应达到较高循环试验压力和较低循环试验压力水平。图 1 列举了一个典型的试验压力波形。
a 现实试验压力；
b 试验周期=T=1/试验频率=1/?=TR+T1+TF+T2。
图 1 试验压力波形
5.1.2 压力试验循环
a）较高循环试验压力（Pu）
对于功夫段 T1（蹬宗或大于 0.3T），现实试验压力应蹬宗或超过较高循环试验压力。
b）压力增长的功夫段（TR）
在功夫段 TR 内，现实试验压力应增长至较高循环试验压力，以使：
0.4T≤TR+T1≤0.6T
c）较低循环试验压力（PL）
较低循环试验压力应不超过较高循环试验压力的 5%，除非在附录中还有划定。在循环的功夫段 T2 内，现实试验压力应不超过较低循环试验压力。T2由下式给出：
0.9T1≤T2≤1.1T1
5.1.3 试验循环次数
应在 105~107 领域内选择试验循环次数。
5.1.4 试验频率和功夫段 T1
在选定的频率 ?=1/T，循环试验压力。
注：被试液压元件的委顿寿命取决于在给定的压力振幅下压力变动的功夫段 T1。因而，在给定的功夫段内对元件试验的了局，不能用于预测该元件在分歧功夫段内可能经受住的循环次数。除非拥有在高频率下试验的令人中意的经验，通常对于给定的压力宜选取频率 ?≤3Hz 或功夫段 T1≥100ms。
5.2 综述
5.2.1 利用无粉碎性的步骤检验所有被试元件，以验证其与造作说明书的一致性。
5.2.2 若是必要，可在被试元件内搁置金属球或其他非固定的配件，以削减压力油液的体积，但要保障搁置的配件不故障正确的压力达到所有试验区域，并且不影响该元件的委顿寿命（例如：对被试元件内表表产生锤击）。
5.2.3 当液压传动元件有多个设计为分歧承压能力的内腔时，机械委顿个性在这些内腔间是分歧的。
这些内腔应作为承压壳体的分歧部门进行试验。
6、失效尺度
失效尺度是：
——由委顿引起的任何表泄漏（在 3.5 要求的前提下）；
——由委顿引起的任何内泄漏（在 3.5 要求的前提下）；
——资料分离（例如：裂缝）。
7、试验汇报
应做出蕴含下列数据的试验汇报：
a）GB/T19934 本部门的编号和所用附录的标识；
b）试验地址；
c）试验人员的身份和试验日期，
d）被试元件描述（造作商，资料）；
e）被试元件编号；
f）较高和较低循环试验压力（PU，PL）；
g）循环试验频率（?）和功夫段（T1）；
h）实现的压力循环次数，
i）试验液压油液的类型；
j）典型的循环曲线（压力/功夫）；
k）液压油液和周围环境的温度；
l）垫片和密封件的更换，它们的循环寿命和沉新成立紧固件预紧的步骤；
m）检测仪器系统和传感器的频率响应；
n）为实现试验，对被试元件所做的任何批改的描述（图形和文字）；
o）任何其他注解。
以上就是今天的分享！若是您对用于上述试验的液压传动 金属承压壳体的委顿（循环/脉冲）压力试验装置感兴致！迎接与我们联系！电话：0755-8889 8859 QQ：459675648。
