今天给各人带来的分享是关于三通方向流量节造阀的内泄漏和先导流量试验步骤。

1、概述

进行内泄漏和先导流量试验

，以确定：

a） 内泄漏量和先导流量的总流量；

b） 阀选取表部先导泄油时的先导流量。

2、试验回路

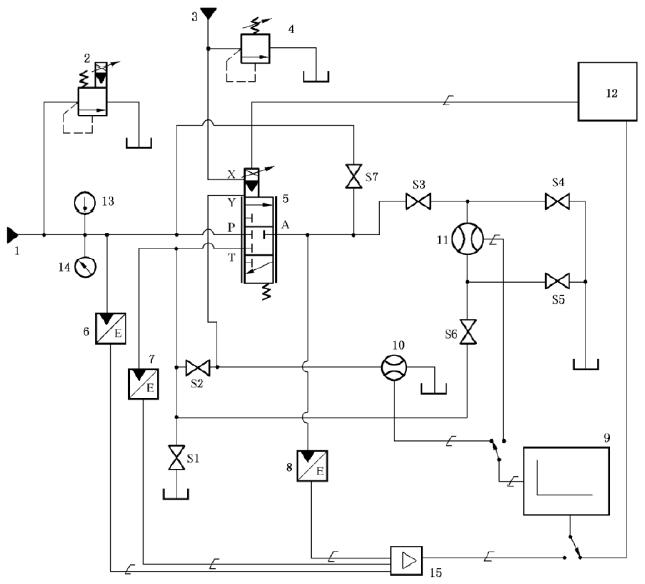

内地漏和先导流量的液压试验回路见图 1

，进行试验前

，打开截止阀 S1 、S3 和 S6

，关关其他截止阀。

注明：

1 逐一主油源；2 逐一主溢流阀；3 逐一表部先导油源；4 逐一表部先导油源溢流阀；5 逐一被试阀

，6～8逐一压力传感器；

9 逐一数据采集；10、11逐一流量传感器；12 逐一信号产生器；13 逐一温度批示器；14 逐一压力表；15 逐一信号调节器；

S1～S7逐一截止阀；A 逐一节造油口；p 逐一进油口；T 逐一回油口；X逐一先导进油口；Y逐一先导泄油口。

图 1 试验回路

3、设置

调整阀的进油压力和先导压力应高于回油压力 10 MPa。若是造作商提供阀的该压力低于 10 MPa

，可按造作商提供的额定压力值。

4、步骤

按以下步骤进行试验：

a） 进行泄漏量测试之前

，在全输入信号领域内

，操作阀作为数次

，确保阀内通过的油液在划定的黏度领域内；

b） 先关关截止阀 S3 和 S6

，打开截止阀 S2

，而后再关关截止阀 S1；

c） 缓慢调整输入信号在阀的全信号领域内变动

，流量传感器 10 纪录油口 T 的泄漏量

，蕴含主级泄漏和先导级泄漏的总流量

，见图 2（图 2 所示的泄漏曲线是伺服阀的典型内泄漏特点

，其他类型阀的内泄漏曲线可能拥有分歧特点）；

d） 用一个不变的输入信号进行测试。流量传感器 10 纪录的了局即阀在稳态前提下主级和先导级的总泄漏量。

当阀选取表部先导泄油时

，打开截止阀 S1 和关关截止阀 S2 。设置输入信号为零

，纪录油口 Y 处的泄漏量。流量传感器 10 纪录的了局即阀先导泄漏量。

如有必要

，可将压力增至被试阀的最大供油压力下沉复进行试验。

注明：

X——输入信号；Y——内泄漏量；

1——近似于先导泄漏量曲线（仅为先导节造阀）；2——蕴含先导泄漏量在内的总泄漏量曲线。

图 2 内泄漏量测试曲线
