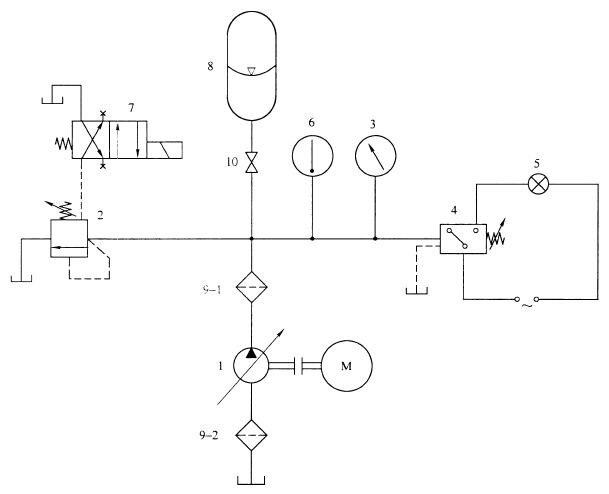

液压压力继电器的出厂试验项目共有 7 项 ，其中 5 项为必试 ，2 项为抽试 ，试验回路道理见下图 1 所示 ，各项目对应的试验步骤如下：
1——液压泵；2——溢流阀；3——压力表（瞬态试验还应接入压力传感器）；
4——被试压力继电器；5——批示器；6——温度计；7——电磁换向阀（阶跃加载阀）；
8——蓄能器；9-1、9-2——过滤器；10——截止阀。
图 1 试验回路道理图
1、耐压性（抽试）
各泄油口与油箱连通。对各承压口施加耐压试验压力 ，耐压试验压力为该油口额定压力的 1.5 倍 ，试验压力以每秒 2% 耐压试验压力的快率递增 ，直至耐压试验压力。达到后 ，保压 5min。
2、调压领域及压力不变性（必试）
调节被试压力继电器 4 的调压装置至全松地位 ，并调节溢流阀 2 ，使系统逐步升压 ，在批示器 5 刚通电时 ，由压力表 3 测得被试压力继电器 4 的最低调节压力。而后 ，调节被试压力继电器 4 的调压装置至全紧地位 ，并调节溢流阀 2 使系统逐步升压至批示器 5 通电 ，由压力表 3 测得被试压力继电器 4 的最高调节压力。反复试验不应少于 3 次。
备注：上述试验步骤以被试压力继电器 4 的微动开关系常关式（即在液压力的作用下 ，被试压力继电器 4 作为后批示器 5 常通）为例 ，下同。
3、活络度（必试）
调节被试压力继电器 4 至调压领域上限值 ，调节溢流阀 2 使系统升压或降压 ，用压力表 3 丈量系统升压至批示器 5 刚通电时的压力以及系统降压时批示器 5 刚断电时的压力 ，两者之间的差值相对于调压领域上限值的百分比 ，即为被试压力继电器 4 的活络度 ，反复试验不少于 3 次。
4、沉复精度误差（必试）
在进行第 3 项试验时 ，每次试验测得的相应压力（批示器 5 通电时的系统压力或批示器 5 断电时的系统压力）之间的最大差值相对于调压领域上限值的百分比 ，即为被试压力继电器的沉复精度误差。
5、表泄漏（必试）
调节被试压力继电器 4 至调压领域上限值 ，在被试压力继电器 4 的泄油口丈量表泄漏量。
备注：只对于有表泄口的压力继电器做此试验。
6、作为靠得住性（抽试）
调节被试压力继电器 4 至调压领域上限值 ，将电磁换向阀 7（10~20）次/min 的频率陆续换向 ，观察被试压力继电器的作为和批示器 5 的通、断情况。反复试验不少于 3 次。
7、密封性（必试）
在以上各项试验过程中 ，目测观察被试阀衔接面及各衔接处密封情况。
