今天给各人带来的是核级阀门用金属波纹管的耐压及循环寿命试验步骤
。凭据有关尺度划定，核级阀门用金属波纹管（以下简称波纹管）的循环寿命试验前应先进行耐压能力试验，对应的要求及试验步骤如下：

1、波纹管耐压能力试验

1.1 要求

波纹管及其组件应能接受阀门 38℃ 时工作压力的 1.5 倍或设计压力 1.25 倍，目视波纹管应无可见的变形
。

1.2 试验步骤

循环寿命前进行静水压试验
。

试验介质为油或水
。

能够在阀门组件中或仿照阀门组件的试验夹具中进行
。

波纹管组件在室温或 38℃ 前提下，以 1.5 倍工作压力或 1.25 倍设计压力进行水压试验，DN≤100mm 试验功夫不少于 5min，DN＞100mm 试验功夫不少于 15min
。

波纹管组件长杜爪固定，长度为通例阀门开启时的长度
。在试验过程中应预防波纹管被拉伸和压缩
。压力施加应与波纹管工作时受压方式一致
。了局应切合 1.1 的划定
。

2、波纹管循环寿命试验

除合同还有划定，闸阀、截止阀波纹管的循环寿命应切合表 1 的划定
。

表 1 波纹管最幼循环寿命

2.2 试验步骤

能够在阀门组件中或仿照阀门组件的试验夹具中进行
。当主体阀门必要时，应按主体阀门要求进行高温循环寿命试验
。了局应切合 2.1 的划定
。

波纹管高温下工作的循环寿命次数，也可参照附录 A 转化为常温循环寿命次数，在常温下进行循环寿命试验
。

循环的频率应试虑不正常的急剧循环可能产生的过热
。循环频率不应超过每秒一次
。

循环试验应在室温或 38℃ 时的工作压力和工作行程下进行
。加压方式同压力试验一样
。

实现循环试验后，每一个试验件充入内压 0.6MPa 气体，试验应显示无泄漏
。也能够按划定进行氦质谱检漏
。

以上就是今天的分享！若是您对用于上述试验的波纹管耐压及循环寿命试验装置感兴致，迎接与我们联系！电话：0755-8889 8859.

附录 A

（资料性附录）

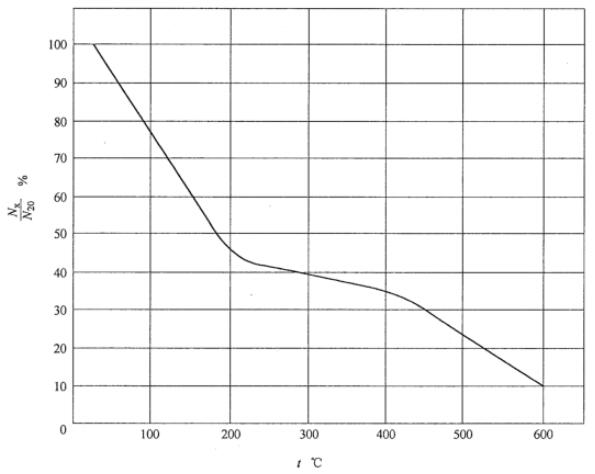

波纹管工作次数与工作温度t的关系曲线

N_x——x℃所求温度下的循环寿命
；

N₂₀——20℃温度下的循环寿命
。

图 1 波纹管工作次数与工作温度t和关系曲线

示例：

某核级波纹管产品，要求在350℃进委顿寿命次数为2000次，那么在常温下委顿寿命次数应为：

查图 1 曲线可知，350℃时系数为0.37.

N₃₅₀/N₂₀=0.37 2000/N_20℃=0.37 N_20℃=5405
