今天给各人带来的分享是关于气动元件(换向阀)的靠得住性试验法式的内容。
1、定期查抄和丈量
1.1 在靠得住性试验之前、期间和之后应进行如下的查抄和丈量:
——依照 2.1 的划定进行职能查抄;
——依照 2.2 的划定丈量泄漏量;
——依照 2.3 的划定丈量切换压力。
1.2 依照 GB/T 38206.1 的划定确定丈量距离。
2、查抄和丈量的类型领域
2.1 职能查抄
应凭听觉、视觉和触觉对处于测试状态的被测阀进行查抄,以确定被测阀及其节造阀是否正常作为。职能查抄即查看是否产生切换失效、卡住、输出充气不及或可检测到的或听得到的泄漏。异常的征兆应纪录在案。
2.2 泄漏量丈量
2.2.1 在被测阀进气口施加工作压力,应纪录每个阀位(蕴含三位阀的中位)的总泄漏量(内部和表部泄漏量总和)。
2.2.2 除 2.2.1 中纪录的泄漏量丈量表,对以下类型的阀可丈量下述情况的泄漏量:
——对于气控换向阀:丈量所有内部气动节造通路和节造腔中的泄漏量,此时进气口不施加工作压力而仅施加节造压力;
——对于内部辅助节造的气动阀:丈量所有内部气动节造通路中的泄漏量,在阀的所有地位进气口均不施加工作压力,仅施加先导节造压力;
——对于中封式三位阀:在中封地位对进气口施加工作压力,丈量打开的工作口的泄漏量;接着,对工作口施加工作压力后,丈量排气口的泄漏量;
——对于其他类型的三位阀:阀处于中央地位时,对进气口施加工作压力后,丈量排气口的泄漏量;
——对于电磁节造双稳态阀:使电磁阀通电又断开,丈量阀的每一地位的泄漏量。
2.3 切换压力的丈量
2.3.1 正确切换简直定

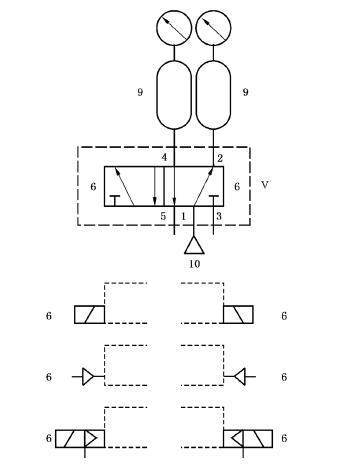

为确定切换是否正常,应在测试单元的出口衔接一个压力表,观察出口的压力是否能齐全无泄漏地增长或降低(见图 1)。

注明:
1~5——气口;6——节造信号:电动、气动、先导操作;
9——容器;10——气口1处的供气压力;V——被测阀。
图 1 丈量回路
2.3.2 二位单稳态阀瞬时切换压力的丈量
2.3.2.1 电控阀切换压力
对于内部先导供气的阀,交替施加电控开/关信号(有额定电压)并逐步增长气口 1 处的工作压力,直至观察到正确切换。
对于表部先导供气的阀,在进气口 1 处施加工作压力。交替施加电控ON/OFF信号(用额定电压)并逐步增长节造气口的工作压力,直至观察到正确切换。
2.3.2.2 气控阀切换压力
在进气口 1 处施加工作压力,交替启动节造阀开/关并对表部节造口增长压力,直至观察到正确切换。
2.3.3 三位双稳态阀瞬时切换压力的丈量
2.3.3.1 电控阀切换压力
对于内部先导供气的阀,在每一侧交替施加电控信号(用额定电压),并逐步增长气口 1 处的工作压力,直至该阀能在所有的阀位之间切换。
对于表部先导供气的阀,在进气口 1 处施加工作压力。在每一侧交替施加电控信号(用额定电压),并逐步增长节造气口工作压力,直至该阀能在所有的阀位之间切换。
2.3.3.2 气控阀切换压力
在进气口 1 处施加工作压力,对节造阀交替施加节造信号,并逐步增长节造阀节造气口处的工作压力,直至该阀能在所有的阀位中切换。
2.3.4 经休止期后的切换压力的丈量
在实现 2.3.2 和 2.3.3 中指定的测试后,将被试阀在受压前提下保压 24h,而后沉复 2.3.2 和 2.3.3 的测试。在进气口处陆续施加工作压力,减幼或者增大节造气口压力,直至阀位切换。纪录阀第一次切换时的节造气口工作压力。
若是被测阀是内部先导式,用表部节造的排气口增长或减幼节造气口压力进行测试。如有必要,可批改被测阀的节造气流通路,以执行附加先导压力的节造。
2.3.5 数据纪录
应纪录瞬时切换压力和经休止期后的切换压力。
