今天给各人带来的分享是关于阀门启关扭矩测试步骤与测试要求的内容，内容合用于闸阀等多回转阀门和球阀等部门回转阀门的启关过程操作扭矩测试。

1、测试步骤

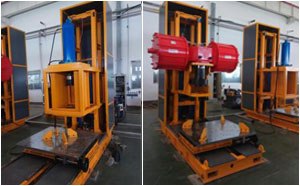

阀门启关扭矩测试，由扭矩测试装置实现。扭矩测试装置由扭矩传感器，扭矩输出型驱动装置，地位传感器、节造单元，数据输出设备等组成，典型道理图如图 1 所示。

2、测试要求

2.1 扭矩传感器一端与被测阀门衔接，另一端与驱动装置衔接。两端部应选取带止口定位的法兰衔接，以确保驱动装置输出轴与阀杆同轴。

2.2 驱动装置的活动由节造单元节造。

2.3 由扭矩传感器和地位传感器输出的电信号，输入节造单元转换后，其测试过程及了局数据应能显示、打印、贮存。

2.4 阀门启关扭矩测试，应按造作厂或用户要求的压力工况进行测试。在阀门压力试验下进行测试时，应切合 GB/T 13927 或 GB/T 26480 的划定。

2.5 扭矩测试装置所用扭矩传感器、地位传感器的精杜爪不大于 0.5%，系统丈量误差应不大于 2%。

2.6 闸阀等多回转型扭矩测试装置的输出转快应为 18r/min 或 36r/min。为维持扭矩测试曲线的陆续性，输出轴每转1圈其扭矩采样点应不少于 120 个。输出转快、采样点也可按订货合同的要求。

注明：1——地位传感器；2——扭矩输出型驱动装置；3——扭矩传感器；4——被测阀门；5——节造单元；6——数据输出。

图 1 典型扭矩测试装置道理图

2.7 球阀等部门回转型扭矩测试装置的输出转快应为 0.125r/min～1r/min。为维持扭矩测试曲线的陆续性，在 0～100% 丈量领域内的采样点，每 1% 变动量应不少于 1 个。输出转快、采样点也可按订货合同的要求。

2.8 扭矩测试装置装置方式可为卧式或立式。

2.9 为便于扭矩测试装置与被测阀门装置，大规格扭矩测试装置应设置起吊位，使其安稳吊装。

2.10 扭矩测试装置应拥有限造测试最大扭矩的职能，传感器检测到测试最大扭矩值时，能垂危堵截电源，终场工作，最大限度保障扭矩传感器和被测试阀门不被败坏。

2.11 扭矩测试装置与被测阀的连策应切合 GB/T 12222、GB/T 12223 或 ISO 5210:2017、ISO 5211:2017 的划定，或按订货合同的要求。

以上就是今天的分享！若是您对用于上述试验的阀门扭矩测试装置感兴致，迎接与我们联系！
