今天给各人带来的分享是关于爆破片安全装置型式试验内容之一的爆破试验的内容。
爆破试验 burst pressure testing，验证爆破片安全装置操作机能，确定其在指定温度下爆破压力的试验。
1、通常要求
爆破试验应在专用的爆破试验装置上实现，也可在泄放量试验或流阻试验的试验装置上，与泄放量或流阻试验同时实现。
2、试验道理与步骤
2.1 爆破片安全装置应装置在爆破试验装置上，且试验装置的容积应满足试验要求。
2.2 以划定的升压快率提高爆破试验装置内试验介质的压力，直至爆破片产生分裂，并纪录爆破片分裂瞬间试验装置内的压力。
2.3 试验介质为气体的爆破片爆破试验装置的道理见图 1。
2.4 试验介质为液体的爆破片爆破试验装置的道理见图 2。

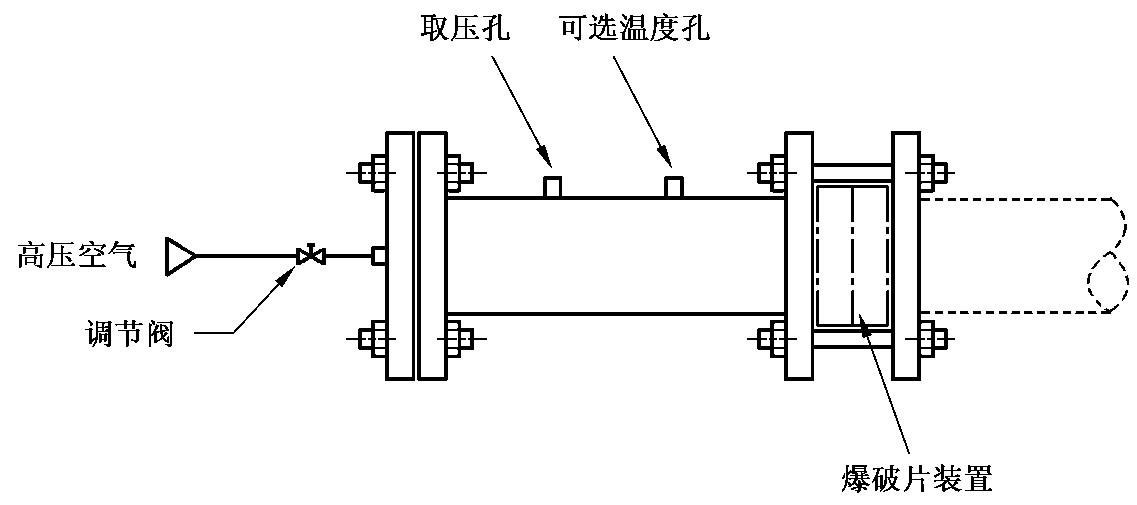

图 1 使用气体介质的爆破片爆破试验装置示意图
3、试验装置和仪表
3.1 试验装置
爆破试验装置应满足如下要求：
a）爆破试验装置试验段的公称管径应不幼于爆破片安全装置的公称直径，且容积应足够大，以保障爆破片的破开状态。
b）爆破试验装置与爆破片安全装置的连策应牢固、靠得住，并应使夹吃祺受力均匀。
c）爆破试验装置的试验压力应有靠得住的节造步骤，可能精确丈量试验的静压力。最低升压快杜爪能不变的节造在不大于 0.001MPa/s。
d）爆破试验装置温杜爪可调整，并应有丈量爆破片表表温度的靠得住步骤和相应的仪器仪表。
e）爆破试验装置应设置适当靠得住的安全防护设施。

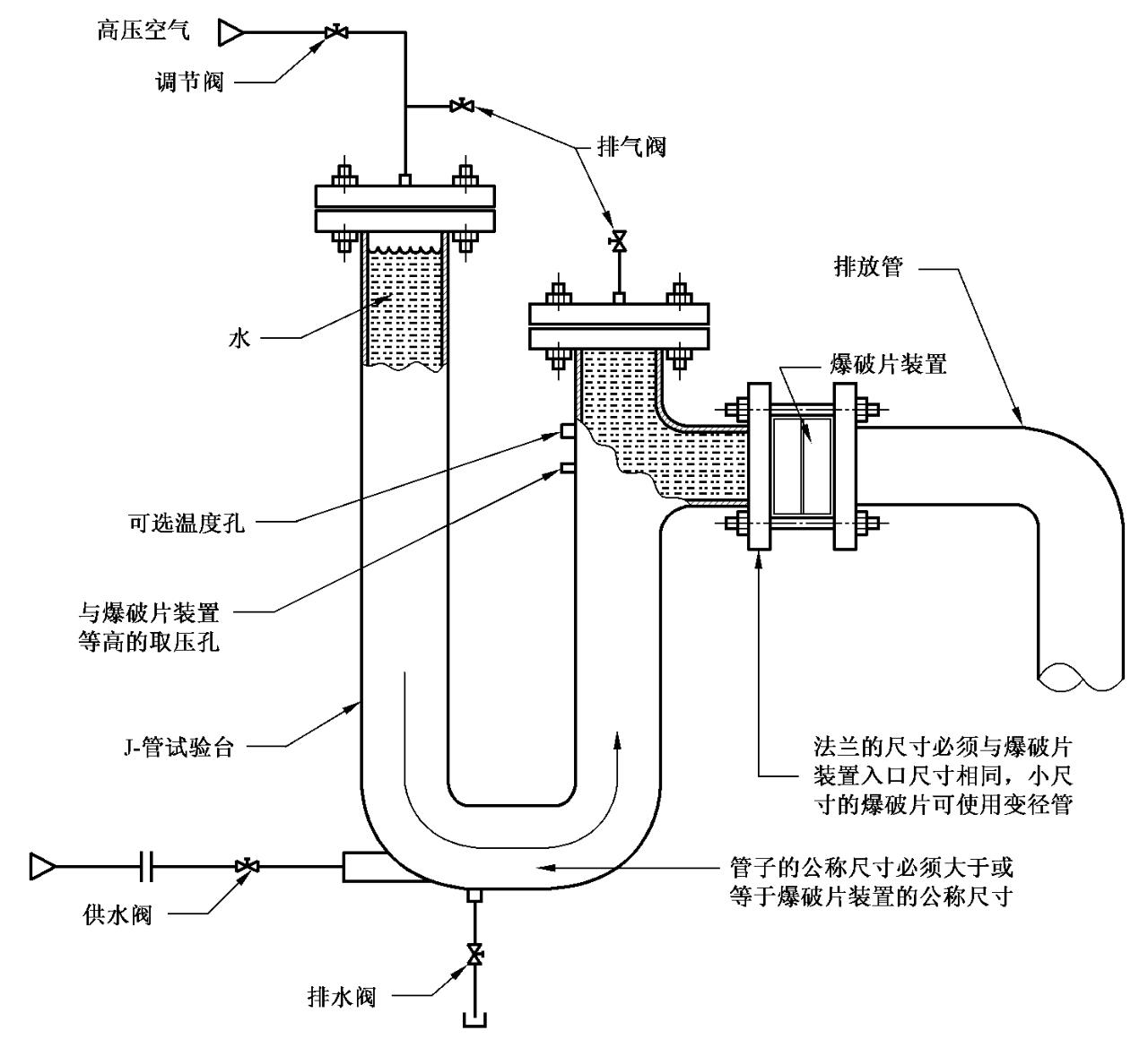

图 2 使用液体介质的爆破片爆破试验装置示意图
3.2 温度丈量
应选取热电偶、热电阻或其他能够正确丈量爆破片温度的步骤进行爆破片的试验温度丈量。温度丈量仪表的分辨率应不低于 0.5℃。进行校定时应蕴含全数引线及变送器或仪表。
3.3 压力丈量
压力丈量的测压点应尽可能靠近受试爆破片，并应选取精度等级不低于 0.4 级，量程为所测试压力值的 1.5~3 倍的压力表或压力变送器。
4、试验前提与试验筹备
4.1 试验介质
试验介质通常应使用压缩空气、水或液压油，对高压或高温前提下的试验介质应使用氮气、液压油或高温导扰淄。
4.2 试验筹备
试验筹备工作应满足如下要求：
a）查抄爆破试验装置，确认各项职能正常。丈量仪表、传感器精度和量程与试验片的参数相符；
b）进行预备性试验，确保爆破试验装置可能达到试验要求，并使操作人员齐全相识本次试验的具体细节；
c）预备性试验应蕴含实现现实试验中全过程及纪录必要数据，并对仪表和传感器进行校准。
5、试验规定
5.1 抽样
试验用爆破片的抽样应在批量出产的同批产品中随机拔取，数量为 4 片。
5.2 试验数量
从抽样的爆破片装置中随机选择3片进行爆破压力试验。
5.3 试验温度
5.3.1 爆破片的试验温度为常温时，试验温杜爪节造在（15~30）℃ 的领域内。
5.3.2 爆破片的试验温度为高温或低温时，试验温杜纂标定爆破温度的允许误差应不大于 ±5℃。
6、试验步骤
试验步骤如下：
a）按试验片设计要求的预紧力将爆破片装置装置于试验装置上；
b）当爆破后的试验片需进行泄放量或流阻试验，则爆破片进口前的容积应足够大，以使爆破后的状态及开度达到要求；
c）缓慢升高试验压力，观察压力表批示的压力及与压力纪录装置显示的数据的一致性。当压力升至最低爆破压力的 90% 后，通常将升压快率节造在不大于 3kPa/s 或有利于精确读取压力数值的更低的升压快率。对于标定爆破压力高于 100MPa 的爆破片，可节造每秒钟的升压快率不大于标定爆破压力的 0.1%；
d）极度温的爆破试验应将温度升（降）至靠近标定爆破温度时起头升压，并节造爆破片爆破时的温杜纂标定爆破温度的允许误差不大于 ±5℃；
e）观察并纪录爆破压力值，或使用推算机、自动纪录仪表等设备纪录爆破压力。
7、数据处置
7.1 爆破片的现实爆破压力与其标定爆破压力的误差在产品尺度的允许领域内，爆破试验了局为合格。统一组试验片进行 3 片爆破试验且均合格，则本组所代表的某型号的爆破片爆破试验了局为合格。若 3 片均不合格，则本组所代表的某型号的爆破片爆破试验了局为不合格。
7.2 爆破片的型式试验除因操作或非爆破片原因造成试验了局误差表，不成增长试验片数量。
8、复验
8.1 爆破试验片的试验结论未全数合格时，允许在同产品中再抽取 6 片进行复验。
8.2 复验的爆破试验了局均在尺度允许的领域内，则爆破试验片代表的某型号爆破片产品爆破试验结论合格。
8.3 若有 1 片的结论仍不合格，则爆破试验片代表的某型号爆破片产品爆破试验结论为不合格。
9、试验纪录和试验汇报
9.1 试验纪录的内容要求见 GB 567.4 附录 A。
9.2 试验汇报的内容要求见 GB 567.4 附录 B。
以上就是今天的分享！若是您对用于上述试验的爆破片爆破试验装置感兴致，迎接与我们联系！
