矿用钢丝加强液压软管及软管组合件是一种内径从 5mm~51mm，使用矿物油、可溶性油、油和水乳液、含水乙二醇以及水等通常液压液体的六种埋线式钢丝加强的软管和软管组合件。其中 1 型至 5 型软管的使用温度领域是 -40℃~100℃，6 型为 -40℃~121℃。
今天我们来进建该型软管组合件脉冲试验的内容。
1、脉冲试验要求
1.1 依照 GB/T 5568 划定的要求试验时，用以下试验压力参数：
1 型?5 型：表 1 中给出的最大工作压力的 133%；
6 型：表 1 中给出的最大工作力值的 120%。
软管组合件应接受的最幼脉冲次数如下：
1 型：200 000 次；
2 型和 4 型：100 000 次;
3 型和 5 型：400 000 次；
6 型：500 000 次。
1.2 在试验时软管组合件内环循油应维持的温度是：
1 型、3 型和 5 型 100℃±5℃；
2 型和 4 型：55℃± 5℃；
6 型：121℃±5℃。
1.3 在达到划定的脉冲次数后，软管不应出现泄漏或其他异常景象。
管接头处泄漏、管接头拔脱或者邻近管接头处软管断裂都视为软管组合件的粉碎，这衷炱坏并不愿定注明在更换管接头后软管就不能切合划定的要求。应另取三个试样进行该试验。该当纪录粉碎的情况和地位。
除了要达到 1.1 划定的脉冲试验要求表, 2 型中的 6.3mm 和 10mm 的软管还该当切合下列的脉冲试验：
当依照 GB/T 5568 划定，对内径 6.3mm 软管进行 76MPa 的脉冲压力试验和对内径 10mm 的软管进行 65.5MPa 的脉冲压力试验时，要求软管应能达到 5 000 次脉冲而不粉碎。

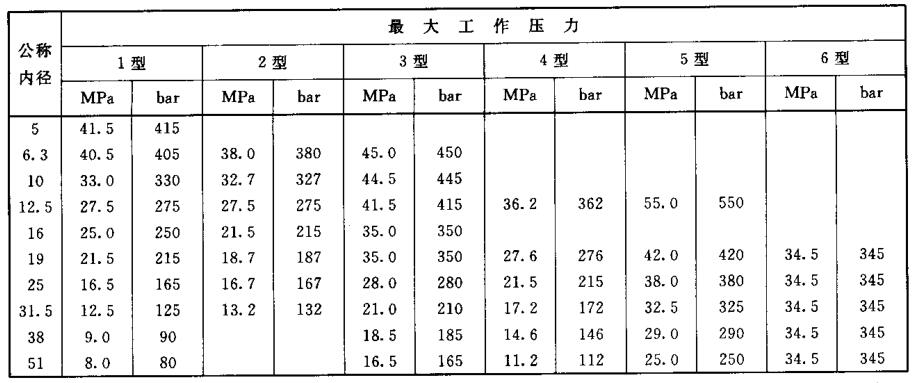

表 1 最大工作压力
2、脉冲试验法式
2.1 将试样与试验装置相衔接。
2.2 将试验流体升温至试验温度，而后以恒定频率向软管组合件内部施加脉冲压力，高压试验为 0.5Hz 和 1.3Hz 之间，低压试验为 0.2Hz 和 1.0Hz 之间，纪录所用脉冲频率。凭据试验压力，循环压力应落在图 1 或图 2 阴影区域内。持续试验至划定脉冲循环次数或直至软管组合件败坏为止。若是在实现最幼循环次数前终场脉冲试验，当沉新起头试验并达到试验温度之前，在软管或软管接头接合处可能会出现渗漏，应按 ISO/TR 11340 分类划定纪录渗漏等级。幼于 4 级的渗漏不组成软管组合件故障。
凭据所凭据的尺度，确定脉冲试验持续功夫，以总脉冲循环次数暗示，当必要使用约定的试样时，应引用有关软管或软管组合件尺度。
建议时时更换试验流体以防故障。
注：该试验为粉碎性试验，试验后的组合件应报废。
注明：
p——试验压力；
a——于该两点间测定的升压快率；
b——升压正割线；
c——一个脉冲周期；
d——45%~55% 周期。
升压正割线是升压曲线上两点间的衔接直线，其中一点为试验压力的 15%，另一点为试验压力的 85%。
0 点为升压正割线与压力为零处的交点。
升压快率为升压正割线的斜率，以 MPa/s 暗示。
额定升压快率 R 应按式（1）推算：
R=?（10p-k）……………………（1）
式中：
R——升压快率，单元为兆帕每秒（MPa/s）；
?——频率，单元为赫兹（Hz）；
p——额定试验压力，单元为兆帕（MPa）；
k——=5MPa。
现实升压快率应如图所示测定，其公差领域应在推算额定值的±10%以内。
图 1 高压试验脉冲压力波形领域
注明：
p——试验压力；
a——一个脉冲周期；
b——45%~55%周期。
升压应在图示波形领域内。
图 2 低压试验脉冲压力波形领域
