内燃机全流式机油滤清器耐高压差和耐高温个性试验法式：

1、耐高压差机能试验

注：试验应在未经使用的滤芯上进行。

1.1 按图 1 所示装置试验滤清器。

1.2 将清洁试验液按必要参与油箱 1 内，并让其只经旁通管在试验台内循环。在此阶段，试验液应不流经滤清器。

1）1mm?/s=1cSt。

2）合用的尺度油蕴含美国的 RFO3 和英国的 M.I.R.A.2 号尺度油。

1.3 接通加热器或冷却器，调节恒温器至所要求的温度，使温度逐步不变。

1.4 当油箱 1 内机油温度达到稳按时，使机油流入滤芯，并增长流量使滤芯压差达到 175kPa。而后持续增长流量，使压差以 25kPa 的增量递升，直至达到 350kPa 或按滤清器厂商与用户约定的其他数值为止。每档压差应维持 1min。

执行该法式时，应维持滤清器的流量不致超过额定值。若是用清洁试验液不能达到所要求的压差，可在试验液中增长肯定量的杂质 ^3）使滤芯部门梗塞。

注：杂质数量应不致影响注芯强度。

1.5 在达到所要求的压差前，若是增长流量而压差不再升高，或发现压差忽然降低，应终止试验。

试验结束后，拆下表壳内的滤芯，沥干滤芯中的剩油，查抄是否败坏。如无显著分裂，应依照 ISO 2942 的划定检验滤芯的齐全性。

标号注明：

1——装有恒温节造式加热器和冷却器的油箱（最好隔热）
；2——电动泵
；3——调节阀（调节压力用）
；

4——开关阀
；5——流量计
；6——试验滤清器
；7——与温度批示仪衔接的温度传感器
；

8——丈量滤清器进油压力的压力表
；9——丈量滤清器压差的压差计或两只单独的压力表
；10——调节阀（调节流量用）。

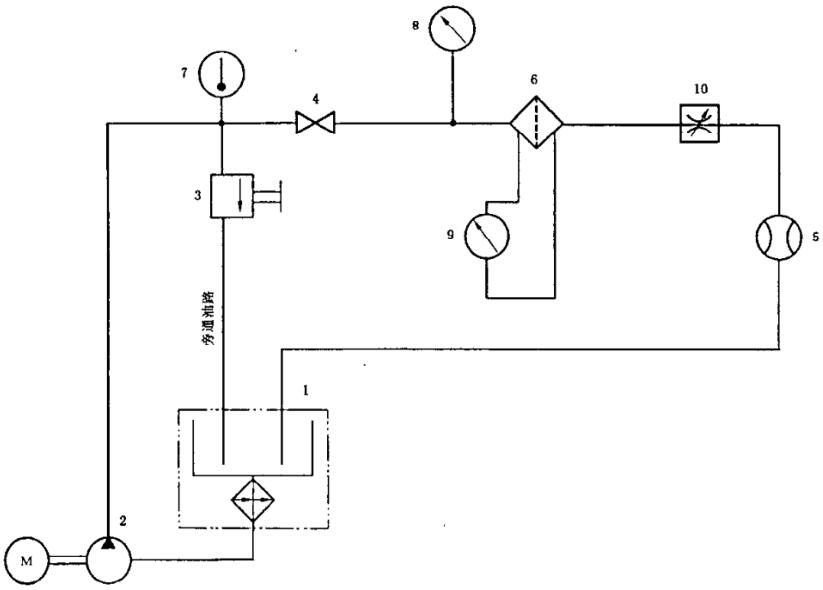

图 1 试验台总体安插图

2、耐高温机能试验

2.1 沥干先前试验中残留在滤清器总成内的剩油。

2.2 把滤清器总玉成数浸泡在试验油的容器内，预防气泡滞留其中。

2.3 将容器放入恒温节造的烘箱内，维持机油温度为 135℃±2℃，除非滤清器厂商与用户还有约定。而后保温 96h。

2.4 取出烘箱内的容器，待其冷却到 40℃ 以下。

2.5 沥干滤清器内的机油，但不要拆开滤清器。

2.6 沉复进行 2.2?2.5 所述的试验。

注：如滤清器厂商与用户赞成，可将扰淄浸泡功夫耽搁至 192h 以上。

2.7 对滤清器总成按 1.1~1.5 所划定的法式进行试验。
