今天给各人带来的分享是关于复合伙料滤清器振动委顿试验的内容
。步骤合用于测定全流式机油滤清器抗发起机振动的结构齐全性，合用于最大流量不超过 100L/min 的旋装式滤清器和选取一次性滤芯的可拆换式滤清器
。

振动委顿（耐久）试验按以下法式和要求进行：

1、按推荐的拧紧扭矩或旋转角度将受试滤清器装置在滤座或接头上，见图 1
。

2、将滤清器和滤座总成装置在一刚性支架或一不易变形的平板接头上，选取相宜的垫片或密封圈以保障共同面不泄漏
。

3、将带滤清器总成的支架或平板接头刚性装置在振动台平台上，确保滤清器极轴与激励轴垂直
。

4、将滤清器衔接到压力计和一常态室温油压源，选取柔性管以保障不与振动滤清器件产生过问
。

5、将输入加快率计装置在滤座/接头上，输出加快率计装置在滤清器上，输出加快率计的装置地位至密封圈上表表的近似距离为 100mm，如滤清器长度幼于 120mm，则为滤清器长度的 85%
。两加快率计的极轴应与激励轴平行（见图 1）
。加快率计、振动节造和监控设备之间的电气连策应相宜
。

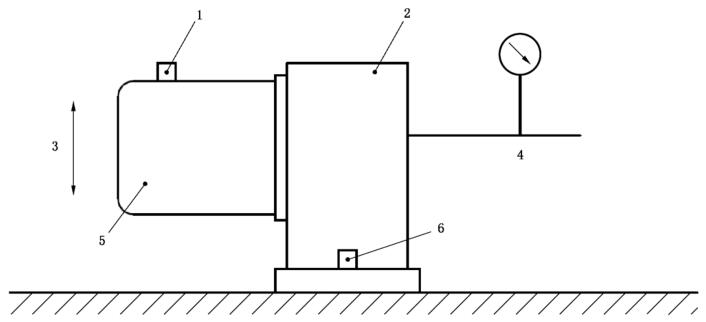

注明：

1——输出加快率计；2——接头；3——激励轴线；4——压力源；

5——受试机油滤清器；6——输入加快率计；7——振动台平台
。

图 1 试验台首选安插图

6、保障试验滤清器内充斥试验液，所有夹带空气已从总成中排尽
。将总成内加压至滤清器额定压力，或造作商与客户协商值
。若是无给点试验压力，则将试验滤清器加压至 500kPa
。整个试验过程中均应维持该压力
。

7、在进行 8 之前，开启加热装置，使试验件温度达到 121℃ 或滤清器造作商与客户约定值
。整个振动试验过程中均应维持该温度
。

8、启动振动台，如滤清器造作商与客户无出格约定值，则以恒定输入加快率峰值 60m/s?±0.3m/s? 扫振共振频率至 400Hz
。

若是共振产生在单一频率，则以该频率按下述划定进行试验；若是共振频率不只一个，则以最大振幅（峰值至峰值的位移）下的频率按下述划定进行试验；若是未产生共振，则以 150Hz 的频率按下述划定进行试验
。

调整振动台的功率以使达到滤清器造作商与发起机造作商约定的峰值输入加快率，或在缺省约定值的情况下，按 60m/s? 的加快率，确定振动总振幅
。

注 1：振动总振幅（峰值至峰值）S，单元为米（m），可按式（1）进行推算：

式中：

a——峰值加快率，单元为米每二次方秒（m/s?）；

?——振动频率，单元为赫兹（Hz）
。

复合伙料与金属资料相比在极度低水平的施加力下可能阐发出非线性响应
。推荐选取被证实的响应线性
。若是响应非线性，本步骤使用领域的利用应进行验证
。

9、除非出现失效，总成的试验循环次数为 107
。按 8 确定的频率起头进行试验
。在整个试验过程中试验总成的响应频率可能产生变动，应定期对试验滤清器的共振频率进行验证
Ｄ芄谎∪」舱窀僬穸谠炱鹘凶远谠
。不然，每进行 5×105 次循环试验后沉复 8 所述过程并建改频率值，并持续进行试验
。

10、若是实现 107 次循环试验未出现显著失效，则沉复 1~9 的过程，但试验滤清器装置成极轴与激励轴一致
。加快率计的地位见图 2
。

11、若是第二方向上实现 107 次循环试验未出现显著失效，测定试验滤清的拆卸扭矩或旋转角度并与原始设定值进行比力
。

12、排尽试验滤清器内试验液，并幼心拆解滤清器以显示出任何可见内部败坏
。

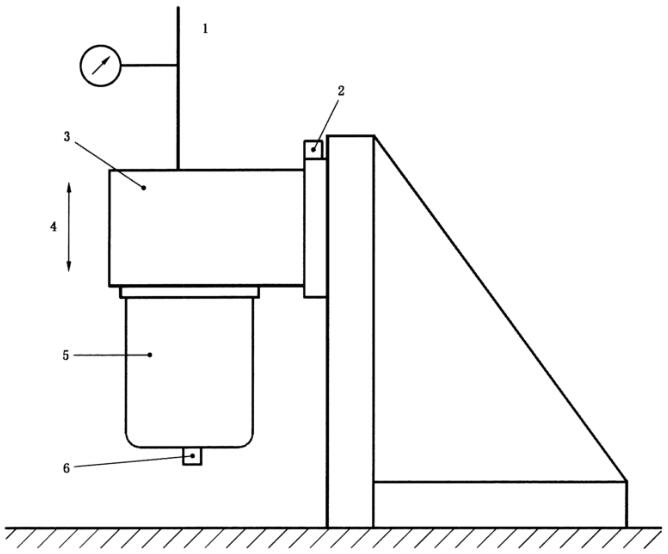

注明：

1——压力源；2——输入加快率计；3——接头；4——激励轴；

5——受试机油滤清器；6——输出加快率计；7——振动平台
。

图 2 第二种安插试验台
