今天给各人带来的分享是关于真空绝热深冷设备漏率丈量的试验道理与步骤的内容。步骤合用于除储运液氢介质以表的真空绝热深冷压力容器、真空绝热深冷焊接气瓶、真空绝热管及其管件等真空绝热深冷设备漏率的丈量
，其他设备可参照执行。

首先
，我们先来进建三个界说：

1）漏率 leak rate

在划定前提下
，一种特定气体通过漏孔的流量
，单元为帕立方米每秒（Pa·m?/s）。

2）无分流检测法 helium hood leak detection method

用封关罩将被检件部门或全数罩住
，罩内充入氦气
，对被罩部位进行氦质谱真空检漏的一种步骤。

3）分流检测法 helium hood leak detection method by-passing

检漏中
，被检件被有效抽空
，一部门经漏孔进入的示漏气体被抽走
，另一部门在检漏仪中成立起示漏气体分压
，最终成立起平衡分压力而被检漏仪批示的一种真空检漏步骤。

试验道理与步骤：

1、检漏系统

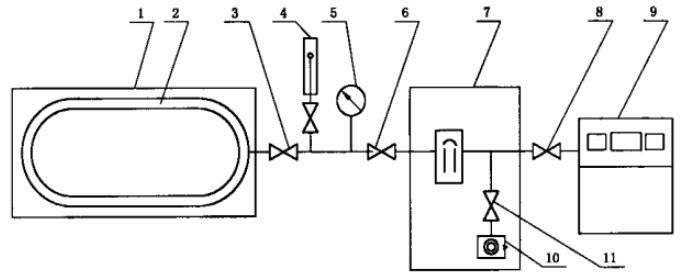

氦罩检漏系统试验装置道理图见图 1。

2、试验道理

2.1 根基道理

封关的气罩将被检件表侧的被检区域罩住
，被检件内部封关空间抽至能保障氦质谱仪不变工作在必要的活络度区间的真空度后
，罩内充氦气。当被检件存在漏孔时
，氦气经漏孔进入系统内部并被吸入检漏仪
，检漏仪示出氦信号。通过与尺度漏孔引起的氦信号进行比力
，推算出被检件的漏率。

2.2 无分流检测法

被检件夹层内压力较低、气体负荷满足检漏仪抽气能力的前提下
，经漏孔进入被检件的氦气全数进入检漏仪并转化为输出信号。本步骤合用于高真空多层型绝热设备的漏率丈量。

2.3 分流检测法

被检件夹层内压力较高、气体负荷不能满足检漏仪抽气能力的前提下
，为维持检漏仪的工作压力
，需增长辅助泵进行辅助抽气。经漏孔进入被检件的氦气一部门被辅助泵抽走
，另一部门进入检漏仪并在检漏仪内成立起氦平衡分压力
，检漏仪给出该压力下的氦输出信号。本步骤合用于真空粉末型真空绝热深冷设备的漏率丈量。

1——氦气罩；2——被检件；3——被检件真空阀；4——尺度漏孔；5——真空规管；6——检测阀；

7——真空机组；8——检漏阀；9——氦质谱检漏仪；10——辅助泵；11——分流阀。

图 1 检漏系统试验装置道理图
