石油储罐附件-呼吸阀的开启压力和通气量试验步骤

0     编纂:PP电子 | 市场部     2024-11-13

石油储罐附件-呼吸阀的开启压力和通气量试验步骤:

1、试验装置

1.1 试验装置见图 1。呼气状态和吸气状态应别离进行试验。测试管有效截面积不应幼于法兰收受的流通面积,其问不应增长弯头、阀门蹬装响气流不变和增长压力损失的构件。

1.2 带法兰收受的公称直径应与呼吸阀衔接法兰公称直径一致,其与储气罐罐顶衔接处端部内侧应为圆滑过渡,且无毛刺和可见危险,见图 2。

1.3 风快仪接口应位于气流不变的测试管中部地位,距两侧的弯头或阀门的距离幼应幼于 4d,接口与测试管相连处应光滑无毛刺。

2、开启压力试验

调节节造阀门,使储气罐内的压力逐步升高或降低进行开启压力试验。将阀盘调整到关关状态,试验时由微压计读出压力值,每分钟读值一次,而后再将阀盘别离动弹 90° 和 180° 沉复上述试验,每一工况测三次,取 9 个压力值的算术均匀值。试验了局应切合划定。

3、通气量试验

3.1 将 0.5~1.0 级精度的风快仪探头垂直管壁插入风快仪接口内进行通气量试验,对分歧地位的测点进行丈量,测点地位和点数应切合 3.2 或 3.3 的划定。

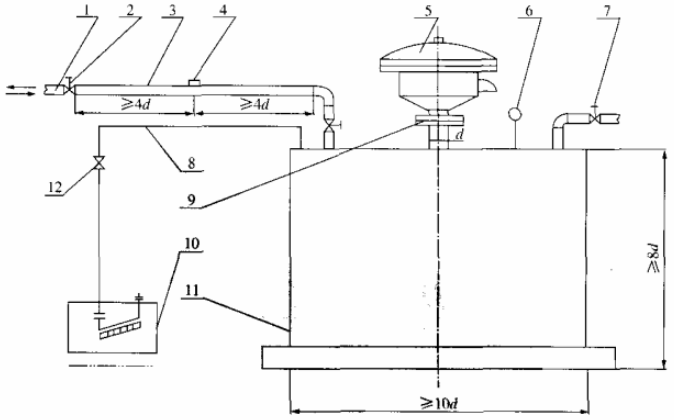

图 1 开启压力和通气量试验装置示意图

1——接风机管;2——节造阀门;3——测试管;4——风快仪接口;5——被测呼吸阀;6——温度计;

7——放空阀;8一胶管;9——带法兰收受;10——微压计;11——储气罐;12——阀门。

注:d 为呼吸阀相连收受的表径。

图 1 开启压力和通气量试验装置示意图

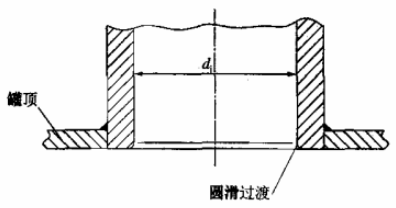

图 2 收受示意图

注:di 为收受的内径。

图 2 收受

3.2 当在方形测试管内丈量均匀流快时,应将方管内截面划分成若干相称的幼截面,在每个幼截面的中心丈量气流快率,见图 3。对幼截面要求如下:

图 3 方形测试管内截面划分示意图

图 3 方形测试管内截面划分

a)各幼截面的状态宜靠近于正方形;

b)幼截面数量不应少于 9 个。

3.3 当在圆形测试管内丈量均匀流快时,应将圆管内截面划分成径向间距相称的若干环状幼截面,各环状幼截面应同心。测点应位于被测截面的对称轴上,见图 4。各测点距中心的距离按公式(1)进行推算。

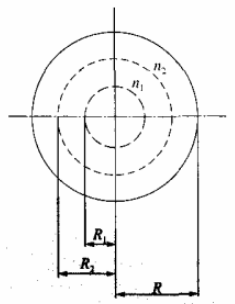

图 4 当 n=2 时测点半径示意图

图 4 当 n=2 时测点半径示意图

Ri=R?(2i-1)/2n…………………………………(1)

式中:

Ri——从测试管中心到测点的距离,单元为毫米(mm);

R——测试管半径,单元为毫米(mm);

i——从测试管中心算起的圆环挨次号;

n——测试横截面上划分的圆环数量,其数量按表1划定选用。

表 1 圆环数量

测试管内径 mm5080100150200250300350
圆环数量 n12233445

3.4 丈量通气量时,每个测点每分钟读流快值一次,共读三次,流快为各测点的算术均匀值。通气量应满足要求,通气量应按下式推算:

Q=3600A?v…………………………………(2)

式中:

Q——通气量,单元为立方米每幼时(m?/h);

A——测试管流通截面面积,单元为平方米(m?);

v——流通截面内气体均匀流快,单元为米每秒(m/s)。

3.5 纪录通气流快、开启压力值、罐内压力值、管的流通面积,并出具试验汇报。
