今天给各人带来的分享是关于船舶与海上技术-非金属软管组件和非金属赔偿器的耐火机能试验台要求的内容 。
内容合用于测定公称通径不大于 150mm 非金属软管组件和非金属赔偿器耐火机能的试验台要求 。合用于测定公称通径更大的非金属软管组件和非金属赔偿器耐火机能 。露出在火焰中时，试验台能接受不大于 1.6MPa 的工作压力 。
试验介质只允许是水 。
耐火 fire resistance，在尺度的耐火试验中，组成构件、部件或结构的元件，在划定的功夫内满足所要求的不变性、齐全性、热绝缘和/或其他预期特定机能的能力 。
1、试验台部件
试验台应由下列部门组成（见图 1）：
——带有试件衔接设备、点火器和排气总管的点火室（见 2） ；
——带有调节和节造试验介质的设备的组合箱（见 3） ；
——监控和纪录试验过程的设备（见 4） ；
——加压设备，在施加火焰的末期能给试件加载技术规范划定的试验压力（见 5） 。

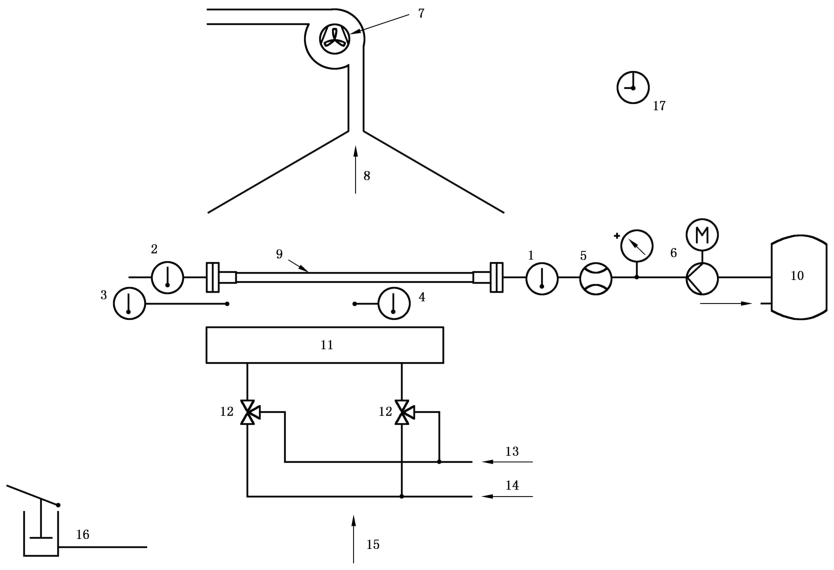

标引序号注明：
1——试件入口处水温表 ；2——试件出口处水温表 ；3——试件出口处下方的火焰温度计 ；
4——试件中手下方的火焰温度计 ；5——流量计 ；6——压力表 ；7——排气扇 ；8——排气口 ；
9——试件 ；10——加热/冷却水箱 ；11——点火器 ；12——混合阀 ；13——燃气 ；14——供气 ；
15——排风 ；16——压力试验泵 ；17——计时器 。
图 1 试验台简图
2、点火室
2.1 通用要求
试件的衔接设备应安插在肯定的操作高度（例如 1000mm），应能对不幼于 500mm 长的软管组件以及分歧长度和状态的非金属赔偿器进行试验 。应提供不变向上流动的空气 ？掌└母婊υ嘉 0.6m? 。

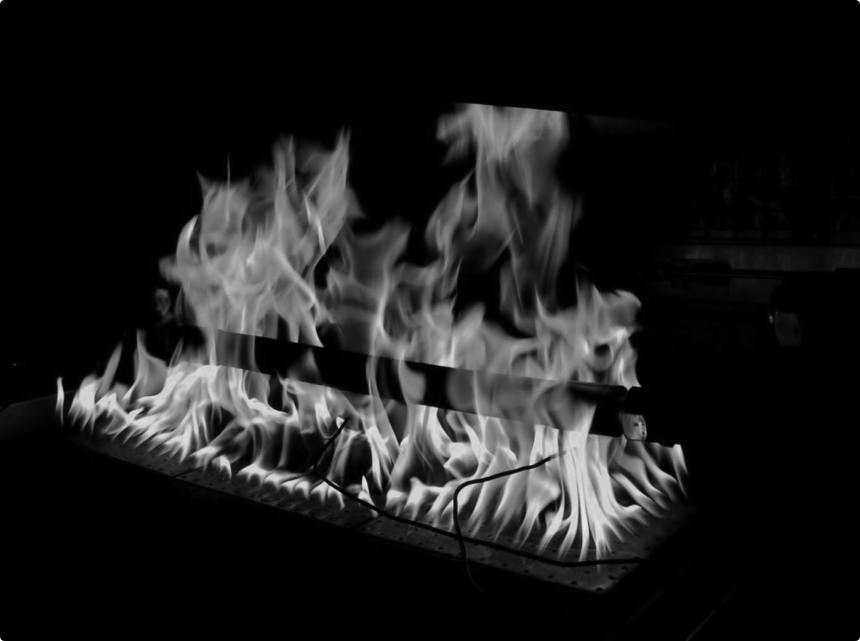

点火室的安插示例见图 2 。
 |  |
| a | b |
图 2 点火室安插
2.2 点火器
点火器的总截面积最幼应为 150mm×500mm 。截面区域能由几个点火器单元组成 。依照 GB/T 21477-2024 中 8.1 的划定，点火器应覆盖非金属赔偿器的两端 。
应使用每平方分米至少有 20 个喷嘴的点火器 。点火器应为鼓风型或天然透风型点火器 。
每一点火器单元应设有混合空气和燃气的混合阀，使图 1 丈量点 3 处和 4 处的火焰温度达（800±50）℃ ；鹧姹砉奂 2 。
调节火焰的过程中，为预防试件接触到火焰，点火器应可移动 。
为了使火焰包覆所有可能的公称通径的试件，点火器高杜爪可变 。在试件下方 15+50mm 处直接测得的温杜爪为（800±50）℃ 。
2.3 排气总管
应通过排气扇向上排放废气 。排气膳爪为无级变快排气扇 。向上的气流应产生定向火焰 。
2.4 冷却剂回路
为了节造冷却剂回路，在冷却剂供给和排放管线中，应设有截止阀和丈量仪表 。
3、组合箱
应设置加热和冷却设备，使试件入口处的水温为（80±2）℃ 。
应确保在试件的最大允许工作压力（M.A.W.P.）下，装置提供的水流快至少为 0.1m/s，并维持至少（0.5±0.02）MPa 的恒定压力 。
4、监控和纪录
4.1 节造和调整
图 1 和表 1 中所列的参数应通过适当的步骤，在给定领域内节造和调整 。
表 1 参数节造和调整领域
| 图 1 中的序号 | 参数 | 领域 | 备注 |
| 1 | 入口水温 | +80℃，误差：±2℃ | - |
| 3 和 4 | 试件下方的火焰温度 | （800±50）℃ | 试件下方 15mm~20mm 处的温度 |
| 5 | 水流快 | 流快至少为 0.1m/s | 流快应满足有关试验介质入口温度的要求 |
| 6 | 水的工作压力 | 0.5MPa~1.6MPa，误差：±0.02MPa | 合用的工作压力取决于试验台设计 |
| 17 | 试验持续功夫 | 最长 9999s | 在试验实现或中断时终场 |
4.2 丈量、纪录和批示
应按表 2 丈量、纪录和批示试验参数，至少 2min 一次 。
表 2 参数纪录要求
| 图 1 中的编号 | 参数 | 丈量、批示和纪录 |
| 1 | 试件入口水温 | X |
| 2 | 试件出口水温 | X |
| 3 | 试件出口下方的火焰温度 | X |
| 4 | 试件中手下方的火焰温度 | X |
| 5 | 水体积流快 | X |
| 6 | 试验期间的工作压力 | X |
| 17 | 试验持续功夫 | X |
注：在超过或低于允许温度、压力等时，允许设置附加忠告灯 。 | ||
仪器应切合以下精度级别，或满足以下公差：
压力表：最大刻度值 ±1.0% ；
电子丈量仪器：切合 IEC 60051-1：2016 的 1 级 ；
非电子丈量仪器：最大刻度值 ±1.0% ；
流量计：最大刻度值 ±1.0% ；
试验设备应切合质量治理系统检定要求，例如，基于 ISO 9000 系列的国际尺度 。
4.3 安全装置
4.3.1 要求
试验台安全装置切合以下要求 。
a）点火器供气装置利用热电点火安全装置进行 ； 。下列情况下，点火器的供气装置应自动关关：
——火焰自动熄灭 ；
——试件压力突降 ；
——试件压力或流量降落 ；
——试验箱被打开 ；
——排气不充分 ；
——垂危终场 。
b）由于安全原因需熄灭点火器的情况下，试件的入口和出口快关阀应关关 ；芈酚脱沽 。
c）试件被粉碎时，应确保点火器上的漏水能排空 。
d）水流回路的工作压力应通过一个安全阀限度在 1.1 倍 。
e）应确保只有在循环泵工作时，给水加温的热源能力启动 。另表，锅炉内应设置一个最高答理温度的温度限度装置 。
4.3.2 试验
应设置在 4.3.1a）划定的前提下关关供气的装置 。应能断开气体供给 。
按 4.3.1a）关关后，应确认切合 4.3.1b）的要求 。
当供气关关时，点火器应被水覆没一次，应确认水能按 4.3.1c）的要求排出 。
应确认安全阀将系统的工作压力限度在 4.3.1d）所要求的 1.1 倍 。应对整个管路系统进行压力试验 。
应确认按 4.3.1e）要求在循环泵关关时无法启动加热装置 。另表，还应确认锅炉内的水温不超过最高答理温度 。
4.5 加压装置
应设有加压装置，在施加火焰实现后，能凭据尺度或其他规范使试件加载内部工作压力升至试验压力 。
加压装置能安插在现有的试验台名义 。
