今天给各人带来的分离是关于船舶与海上技术-非金属软管组件和非金属赔偿器的耐火机能试验步骤的内容
。内容适用于测定公称通径不大于 150mm 非金属软管组件和非金属赔偿器耐火机能
。试验台满足前提时，也合用于测定公称通径更大的非金属软管组件和非金属赔偿器耐火机能
。

该试验用于证明在 GB/T 21476-2024 所划定的试验台上施加一段功夫火焰后，在接受试验压力时，非金属软管组件和非金属赔偿器可能持续维持不泄漏
。

试验介质只允许是水
。为确保在试验期间非金属软管组件或非金属赔偿器破损的情况下操作人员和试验台的安全，禁绝许使用易燃试验介质
。

非金属软管组件和非金属赔偿器的耐火机能试验按如下要求和步骤进行：

1、试件装置

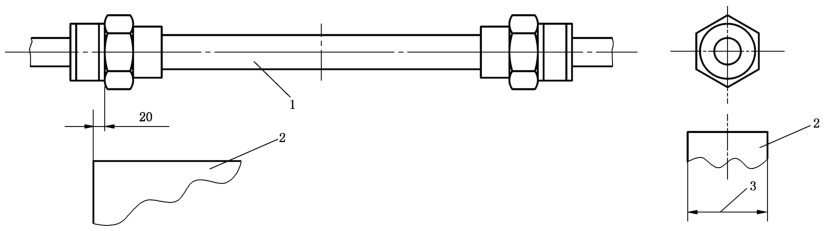

试件应装置在试验台上，使点火器结尾延长并超出软管接头至少 20mm，以使接头齐全被火焰包抄（见图 1）
。

对于非金属赔偿器，试件的安插应确保波纹管（或其他赔偿器设计状态）和两个端部接头或法兰平行于点火器表表，并齐全被火焰包抄
。

试件应位于点火器表表上方（见图 1），火焰表观见 GB/T 21476-2024 中图 A.1 和图 A.2
。

_{单元为毫米}

标引序号注明：

1——试件；2——点火器；3——点火器宽度
。

图 1 试件安插（软管组件）

2、点火器宽度

为确；鹧姘∈约，点火器最幼宽杜爪切合表 1 的要求
。

表 1 点火器宽度

_{单元为毫米}

3、筹备

装置之后，为了尽可能排出试件内的空气，试件利用试验介质水至少灌洗 1min
。

4、丈量值和丈量点

下列丈量值应在图 2 所示的丈量点测定：

——丈量点 1 处和 2 处的水温；

——丈量点 3 处和 4 处的火焰温度；

——水流快率；

——施加火焰时，试件内部压力
。

赔偿器丈量点的地位应类似于图 2
。

^{单元为毫米}

标引序号注明：

A——流向；B——套管中心；C——点火器
。

图 2 温度丈量点

5、施加火焰时的温度

为确保水流温度，应凭据表 2 中划定的温度适当节造流快
。

表 2 温度

6、施加火焰期间的压力

试件应能接受至少为（0.5±0.02）MPa 的工作压力或产品划定的最大允许工作压力（M.A.W.P）
。

任何与上述压力不一致的试验压力应协商一致
。

7、试验持续功夫

试验持续功夫为 30min
。试件两处丈量点的温度都应达到试验要求的最低温度（火焰温度），试验即视作起头
。

对于非金属赔偿器，施加火焰起头或实现时，若法兰衔接处出现泄漏，可通过沉新拧紧法兰螺栓一次性加固
；鹧媸┘庸Ψ蛳嘤Φ⒏
。在试验期间，赔偿器的名义长度维持固定，以预防赔偿器意表伸长造成的附加应力
。

任何与上述压力不一致的试验压力应协商一致
。

8、施加火焰实现后的压力

施加火焰实现后，试件应在室温前提下依照以下要求进行 2min 的压力试验
。

a）软管组件：按软管相应尺度划定的试验压力，通常为 M.A.W.P 的 2 倍
。

b）赔偿器：M.A.W.P 的 1.5 倍作为试验压力
。若是施加火焰时的试验压力为 M.A.W.P，压力试验能减免
。
