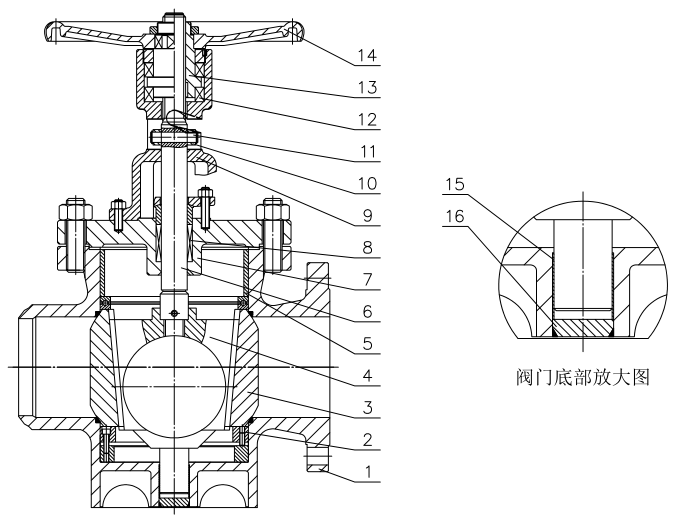

撑开式金属密封阀门 metal-sealed unfurled valve，是一种通过楔式锥体使球形阀瓣向两侧撑开或收拢，实现关关或打开的金属密封阀门。其典型结构型式如图 1 所示：

标引序号注明：

1——阀体；2——下限位环；3——球形阀瓣；4——楔式锥体；5——上限位环；6——阀杆；

7——阀盖；8——填料；9——支架；10——滚轮；11——导向销；12——轴承；

13——阀杆螺母；14——手轮；15——轴套；16——底盖。

图 1 撑开式金属密封阀门

今天我们来进建关于撑开式金属密封阀门检验与试验步骤的内容。

1、总则

撑开式金属密封阀门的检验：

a）在装配过程中对阀门进行检验，应使用非粉碎性检验步骤；

b）查"原资料入厂检验纪录"、"工序过程纪录"、"焊接和堆焊纪录"、"热处置纪录"、"无损检测纪录"等；

c）压力试验。

2、压力试验

阀门的压力试验切合 GB/T 26480 的划定。

3、壳体壁厚丈量

用测厚仪或专用卡尺等对阀体流路、中腔及阀盖部位进行丈量。

4、阀杆硬度丈量

用硬度计对阀杆光杆部位丈量，丈量 3 点取均匀值。

5、密封面硬度丈量

用硬度计在密封面的中心区域，各丈量 3 点取均匀值。

6、关关件组合拉力试验

将楔式锥体、阀杆和阀杆螺母组合到一路，用专用夹具衔接楔式锥体，并用专用工装装置到阀杆螺母上（拉伸时，仅阀杆螺母的支持面受力，类似本阀门的装置使用状态），用拉伸试验机夹紧两个工装夹具并拉伸，直至拉断粉碎。

7、材质成分分析

选取光谱分析法分析被检测零件本体资料的加工表表，或在加工表表 6mm 之下取样，选取化学法进行资料元素分析。

8、阀体材质力学机能

用阀体同炉号、同批热处置的试棒按 GB/T 228.1 划定的步骤进行。

9、逸散性试验

按 GB/T 26481、ISO 15848-1 划定的步骤进行。

10、静压寿命试验

按 JB/T 8858 或 JB/T 8861 的要求进行寿命试验。

11、阀门标志查抄

目视查抄阀体表表铸造或打印象征内容，以及铭牌上打印象征内容。

12、无损检测

所有焊接衔接端撑开式金属密封阀门的焊接端部位应进行表表无损检测，检测了局应为 NB/T 47013.4 或 NB/T 47013.5 的Ⅰ级。
