车用压缩天然气瓶阀（以下简称阀）是一种工作环境温度 -40℃~+85℃
，公称工作压力不大于 25MPa 的车用压缩天然气瓶阀
。

今天我们来进建该型阀用限流装置机能试验的内容
。

限流装置 excess flow device
，当气体流量或进出口压差超过设定值时能作为并限度气体流量的装置
。

1、限流装置机能要求

1.1 耐用性

在公称工作压力时
，限流装置实现 20 次启关循环
，应切合 1.3 的划定
。

1.2 压力脉冲

别离对限流装置的进气口和出气口施加公称工作压力并进行各 100 次的脉冲
，应切合 1.3 的划定
。

1.3 限流性

当限流装置进出气口两端压力差超过 0.65MPa 时
，限流装置应能作为并限流
；当压力差达到 10MPa时
，限流装置的旁路流量应不大于 0.05m?/min（尺度状态下）
。

2、限流装置机能试验步骤

2.1 耐用性试验

将带有限流装置的被测阀装在专用装置上（见图 1）
，使进气口接入气源大公称工作压力
，急剧开启节造阀 1
，限流装置作为
，而后再关关节造阀 1
，使限流装置阀芯复位
，这样开启和关关组成一次循环
，对限流装置进行 20 次启关循环
，再按 2.3 的划定进行试验
，应切合 1.3 的划定
。

标引序号注明：

1——节造阀
；2——被测阀
。

图 1 限流装置耐用性试验示意图

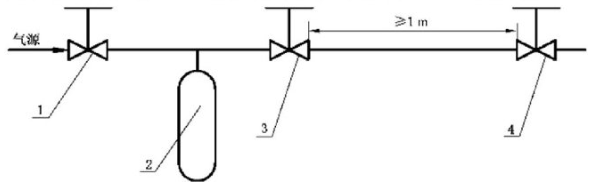

2.2 压力脉冲试验

将带有限流装置的被测阀装在试验专用装置上（见图 2）
，使进气口接气源
，出气口接排放节造阀 4
，被测阀与节造阀 4 之间接 1 米长的管路
，阀呈全开启状态并按如下步骤操作：

a）开启节造阀 1
，往管路内充入气源大公称工作压力
，关关节造阀 1
；

b）急剧开启节造阀 4
，使管路内压力降为大气压
，关关节造阀 4
；

c）沉复 a）、b）步骤进行正向 100 次压力脉冲
；

d）用同样步骤对阀进行反向 100 次压力脉冲
。

实现上述压力脉冲试验后
，按 2.3 的划定进行试验
，应切合 1.3 的划定
。

标引序号注明：

1——节造阀
；2——容器
，容积应不幼于 1 升
；3——被测阀
；4——节造阀
。

图 2 限流装置压力脉冲试验示意图

2.3 限流性试验

将带有限流装置的阀装在试验专用装置上
，通入气源
，当通入的气体压力差超过 0.65MPa 时
，限流装置应能作为并限流
，在出口端接一流量表测得此时流量
。当通入的气体压力差达到 10MPa 时
，限流装置的旁路流量应切合 1.3 的划定
。
