管法兰用垫片密封机能的试验步骤有 A、B、C 三种。今天我们来进建试验步骤 A 的内容。
1、试验装置

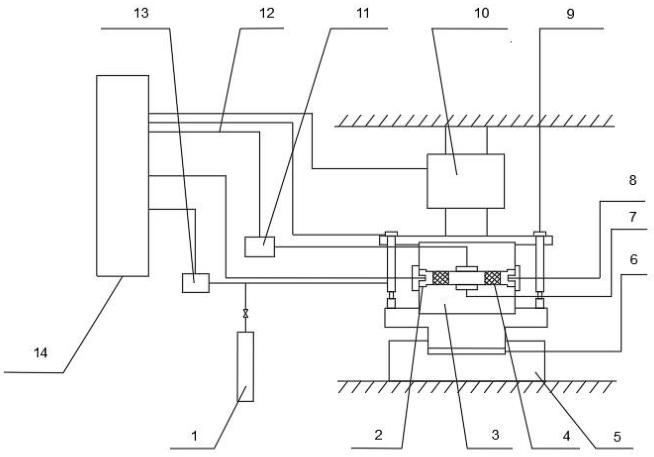

1.1 试验在专用的垫片综合机能试验装置上进行。试验装置由垫片加载系统、介质供给系统、测漏系统及试验法兰等组成，如图 1 所示。
1.2 垫片加载系统应能提供划定的垫片预紧应力并能节造恒定的加载、卸载快率。试验过程中垫片预紧应力的颠簸应在划定值的 ±2％ 领域之内。当垫片预紧应力 ≤35MPa 时，加载、卸载快率为 0.2MPa/s ；当垫片预紧应力 ＞35MPa时，加载、卸载快率为 0.5MPa/s。
1.3 试验介质供给系统应能提供划定的试验介质压力。试验过程中介质压力的颠簸应在划定值的 ±2% 领域之内。
1.4 泄漏率丈量选取集漏空腔增压法，泄漏率推算基于梦想气体定律。在垫片表侧、高凳专兰面间设置一个密关的环形测漏空腔，测漏空腔的容积 Vc 应经严格标定。测漏系统分辨率应不低于 10-5cm?/s。
1.5 试验法兰选取仿照法兰，密封面为突面。试验法兰应拥有足够的刚度，以确保能接受加载载荷，并不产生因压板变形而影响垫片表表应力的情况。法兰资料的弹性模量应为 195GPa～210GPa，密封面硬杜爪为 40HRC～50HRC，密封面表表粗糙杜爪在3.2μm＜Ra＜6.3μm 领域内。
1.6 丈量试验介质压力的压力传感器的量程应不大于 10MPa，误差不大于全量程的 0.5%，分辨率不低于 1kPa。
1.7 丈量测漏空腔温度的温度传感度量程应不大于 32℃，误差不大于全量程的 0.5%，分辨率不低于 0.01℃。
1.8 丈量测漏空腔内微压力的压力传感器的量程应不大于 5kPa，误差不大于全量程的 0.5%，分辨率不低于 0.5Pa。
标引序号注明：
1——尺度容器 ；2——测漏空腔 ；3——仿照法兰 ；4——垫片 ；5——油缸 ；6——压力源 ；
7——试验介质 ；8——标定气源 ；9——位移传感器 ；10——载荷传感器 ；11——压力传感器 ；
12——温度传感器 ；13——微压力传感器 ；14——数据采集系统。
图 1 合用于试验步骤 A 的垫片密封机能试验装置
2、试样
2.1 试样筹备
试样拔取后应在室温、相对湿度（50±6）%的环境下搁置至少 48 幼时。试样从上述环境中取出，到试验起头前应不超过 30min。
2.2 试样尺寸
除还有划定表，试样的公称直径为 DN80。
2.3 试样数量
试验垫片应从统一样本中随机拔取，至少应筹备三个试样。
2.4 试样尺寸丈量
2.4.1 调节后的试样进行直径和厚度丈量，试样直径和厚杜爪选取相宜的工具丈量。
2.4.2 试样厚度丈量应沿圆周方向每隔120°丈量一点，共丈量三点，取均匀值作为试样原始厚度 To。
2.4.3 试样内径或表径的丈量同样应沿圆周方向每隔 120° 丈量一点，共丈量三点，取均匀值作为试样的内径 Di 或表径 Do。
3、试验前提
除还有划定表，试验前提按表1的划定。
表 1 试验前提
4、试验法式
4.1 用溶剂（如丙酮）仔细洗濯法兰密封面，垫片对中装置。
4.2 按表1的划定，对垫片施加预紧应力，达到划定值后维持 15min。
4.3 按以下步骤标定测漏空腔的容积：
a）测漏空腔容积按式（1）标定。
式中：
VC——测漏空腔的容积，单元为立方厘米（cm?） ；
VB——尺度容器的容积，单元为立方厘米（cm?） ；
PB——尺度容器中的初始绝对压力，单元为帕（Pa） ；
PC——测漏空腔中导入的试验介质的绝对压力，单元为帕（Pa） ；
P2V——尺度容器与测漏空腔连通后的绝对压力，单元为帕（Pa）。
b）上述标定应在尽可能短的功夫内实现，沉复三次，以三次测得的 VC 值的算术均匀值作为密封空腔的容积，各次测得的 VC 值对均匀值的误差应不大于 3%。
c）依照表 1 的划定，通入试验介质，当介质压力达到划定值后维持 10min。
d）起头测漏，纪录测漏起头时测漏空腔内的压力 p1 和温度 T1，并起头记时，纪录丈量实现时测漏空腔内的压力 p2 和温度 T2。丈量功夫视泄漏率大幼而定，通常为 2min～10min。
5、试验次数
从统一样本中拔取若干个试样，并随机抽取不少于三个试样进行试验。
6、泄漏率推算和试验了局
6.1 泄漏率按式（2）推算：
式中：
LV——体积泄漏率，单元为牛顿立方厘米每秒（Ncm?/s） ；
Tst——尺度情况下大气压力，10132.5Pa ；
Pst——尺度情况下大断气对温度，273.16K ；
P1——测漏起头时测漏空腔内的绝对压力，单元为帕（Pa） ；
P2——测漏实现时测漏空腔内的绝对压力，单元为帕（Pa） ；
T1——测漏起头时测漏空腔的绝对温度，单元为开尔文（K） ；
T2——测漏实现时测漏空腔的绝对温度，单元为开尔文（K） ；
VC——测漏空腔的容积，单元为立方厘米（cm?） ；
t——测漏功夫，单元为秒（s）。
6.2 取全数试验的均匀值作为最终的试验了局，取两位有效数字。
