管法兰用垫片密封机能的试验步骤有 A、B、C 三种。今天我们来进建试验步骤 B 的内容。

1、试验装置

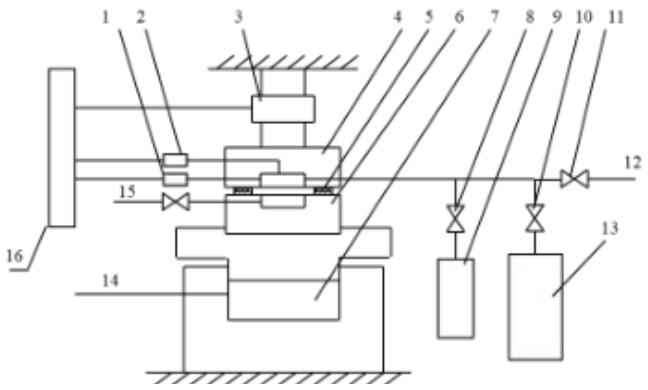

1.1 试验在专用的垫片密封机能试验装置上进行。试验装置重要由垫片加载系统、介质供给系统、测漏系统和试验法兰等组成，如图 1 所示。

标引序号注明：

1——温度传感器；2——压力传感器；3——载荷传感器；4——上法兰；5——垫片；6——下法兰；

7——油缸；8——阀门；9——尺度容器；10——阀门；11——阀门；12——试验介质；

13——缓冲罐；14——压力源；15——放空管路及阀门；16——数据采集系统。

图 2 合用于试验步骤B的垫片密封机能试验装置

1.2 垫片加载系统应能提供划定的垫片预紧应力并能节造恒定的加载、卸载快率。试验过程中垫片预紧应力的颠簸应在划定值的 ±2％ 领域之内。当垫片预紧应力 ≤35MPa 时，加载、卸载快率为 0.2MPa/s；当垫片预紧应力 ＞35MPa 时，加载、卸载快率为 0.5MPa/s。

1.3 试验介质供给系统应能提供划定的试验介质压力。试验过程中介质压力的颠簸应在划定值的 ±2% 领域之内。

1.4 测漏选取压降法，泄漏率推算基于梦想气体定律。密封空腔的容积 V_S 应经严格标定。测漏系统分辨率应不低于 10^-?cm?/s。

1.5 试验法兰选取仿照法兰，密封面为突面。试验法兰应拥有足够的刚度，以确保能接受加载载荷，并不产生因压板变形而影响垫片表表应力的情况。法兰资料的弹性模量应不幼于 195GPa～210GPa，密封面硬度不幼于 40HRC～50HRC，密封面表表粗糙杜爪在 3.2μm＜R_a＜6.3μm 领域内。

1.6 丈量试验介质压力的压力传感器的量程应不大于 10MPa，误差不大于全量程的 0.5%，分辨率不低于 1kPa。

1.7 丈量密封空腔温度的温度传感器的量程应不大于 32℃，误差不大于全量程的 0.5%，分辨率不低于 0.01℃。

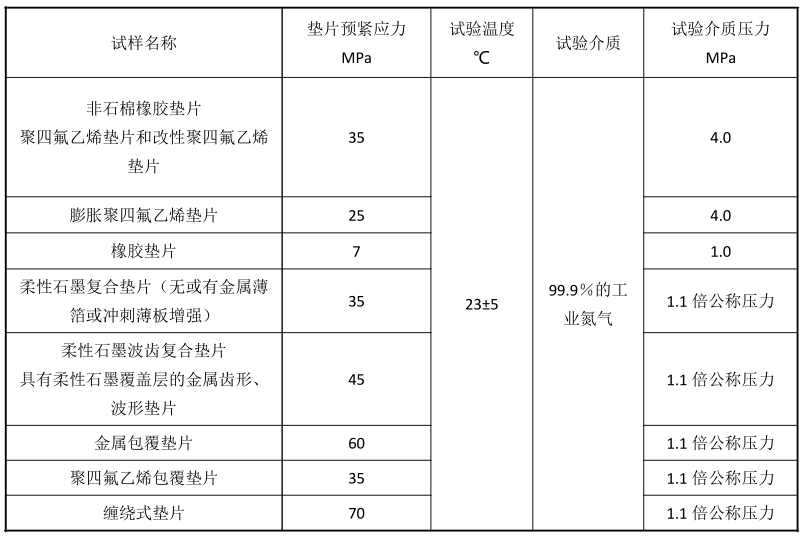

表 1 试验前提

2、试样

2.1 试样筹备

试样拔取后应在室温、相对湿度（50±6）%的环境下搁置至少 48 幼时。试样从上述环境中取出，到试验起头前应不超过 30min。

2.2 试样尺寸

除还有划定表，试样的公称直径为 DN80。

2.3 试样数量

试验垫片应从统一样本中随机拔取，至少应筹备三个试样。

2.4 试样尺寸丈量

2.4.1 调节后的试样进行直径和厚度丈量，试样直径和厚杜爪选取相宜的工具丈量。

2.4.2 试样厚度丈量应沿圆周方向每隔120°丈量一点，共丈量三点，取均匀值作为试样原始厚度 T_o。

2.4.3 试样内径或表径的丈量同样应沿圆周方向每隔 120° 丈量一点，共丈量三点，取均匀值作为试样的内径 D_i 或表径 D_o。

3、试验前提

除还有划定表，试验前提按表 1 的划定。

4、试验法式

4.1 用溶剂（如丙酮）仔细洗濯法兰密封面，垫片对中装置。

4.2 按表 1 的划定，对垫片施加预紧应力，达到划定值后维持 15min。

4.3 标定密封空腔的容积。

a）开启阀门 8 和 10，系统放空。

b）关关阀门 8，开启阀门 11，向密封空腔中导入压力为 p_c 的试验介质。

c）关关阀门 11，开启阀门 8，测出密封空腔与尺度容器相连通后的平衡压力 p_e。

d）密封空腔的容积按式（1）推算：

式中：

V_S——密封空腔的容积，单元为立方厘米（cm?）；

V_B——尺度容器的容积，单元为立方厘米（cm?）；

p_B——尺度容器中的初始绝对压力，单元为帕（Pa）；

p_C——密封空腔中导入的试验介质的绝对压力，单元为帕（Pa）；

p_e——尺度容器与密封空腔连通后的绝对压力，单元为帕（Pa）。

e）上述标定应在尽可能短的功夫内实现，沉复三次，以三次测得的 V_S 值的算术均匀值作为密封空腔的容积，各次测得的 V_S 值对均匀值的误差不应大于 3%。

4.4 开启阀门 10，关关阀门 8。

4.5 开启阀门 11，按表 1 的划定，通入试验介质，当介质压力达到划定值后维持 10min，关关阀门 11。

4.6 起头测漏，纪录测漏起头时密封空腔内的压力 p₁ 和温度 T₁，并起头记时，纪录丈量实现时密封空腔内的压力 p₂ 和温度 T₂。丈量功夫视泄漏率大幼而定，通常为 2min～10min。

5、试验次数

从统一样本中拔取若干个试样，并随机抽取不少于三个试样进行试验。

6、泄漏率推算和试验了局

6.1 泄漏率按式（2）推算：

式中：

L_V——体积泄漏率，单元为牛顿立方厘米每秒（Ncm?/s）；

p_st——尺度情况下大气压力，10132.5Pa；

T_st——尺度情况下大断气对温度，273.16K；

p₁——测漏起头时密封空腔内的绝对压力，单元为帕（Pa）；

p₂——测漏实现时密封空腔内的绝对压力，单元为帕（Pa）；

T₁——测漏起头时密封空腔内的绝对温度，单元为开尔文（K）；

T₂——测漏实现时密封空腔内的绝对温度，单元为开尔文（K）；

V_S——密封空腔的容积，单元为立方厘米（cm?）；

t——测漏功夫，单元为秒（s）。

6.2 取全数试验的均匀值作为最终的试验了局，取两位有效数字。
