本周给各人带来的推荐产品是：一款耐压检测系统。

该耐压检测系统重要用于用户的管路赔偿器系列产品进行自动化气密检测，重要蕴含耐压检测职能、自动化转运夹紧职能及吹风式烘干职能；设备在设定的高度自动卡紧装有产品的夹具，并自动降至检测地位，而后进行设按功夫的耐压检测，检测结束后对产品进行烘干，最终回到初始地位以备拆卸产品及夹具。

系统重要技术参数：

1、自动装夹装置：接受 50KN 的力，起落高度可调，起落快率可调，能够 360° 旋转；夹紧力通过 50KN 的伺服电缸来实现，360° 旋转是通过旋转步进电机进行旋转；

2、被测工件尺寸：≤φ150*1000；

3、工件及夹具沉量：5kg～20kg；

4、压力检测领域：0.3～6MPa；

5、压力检测精度（选取 10MPa、0.1%FS 的德国WIKA压力传感器）：0～2MPa 精度达到 0.5%FS；2MPa～6MPa 精度达到 1%FS；

6、测试功夫：0～40min可调；

7、介质：压缩空气；

8、压力输出：2 路，可单独节造；

9、质量流量计测试领域及精度：0～200L/min，±0.25%FS；

10、压力调节方式：可手动/自动加压、补压，超压力上限 10% 时报警并通过气控阀自动堵截气源；

11、气流温度：常温～100℃，可调。

系统职能实现：

1）卡紧装置职能：工件浸入水面以下由丝杆进行卡紧装置固定，气检时可通过步进电机及同步轮及同步带进行 360° 自由旋转，并可通过按钮单独节造；

2）卡紧装置机能：水槽中的自动/半自动卡紧装置移动节造精度为 0.4mm，位移快率可通过节造器进行调快，提供单独节造按钮节造装置；

3）预压紧力：工件气检前可按需调整对其的压紧力，设备旁装置预紧压力与工件直径的对照表铭牌；

4）密封夹具：选取不锈钢堵头和卡箍，将工件进行密封，工件表径尺寸为 φ50～φ150mm，工件长度不大于 900mm，提供夹具 10 套，对应检测 10 种产品，提供图纸；

5）密封方式：充分思考工件气密检测特点，安全高效；

6）数据纪录及输出：数据可打印，配激光打印机一台，并可接入工厂MES系统；

7）工件转运方式：龙门式转运机构；

8）转运效能：半自动/全自动运行时，全流程所需功夫约 1.5min，含 5 个转运过程；不蕴含检测和烘干功夫；

9）软件节造要求：蕴含自动及半自动节造法式，方便切换；

10）烘干方式：选取工业热风机，风力可急剧吹干出水后的产品。

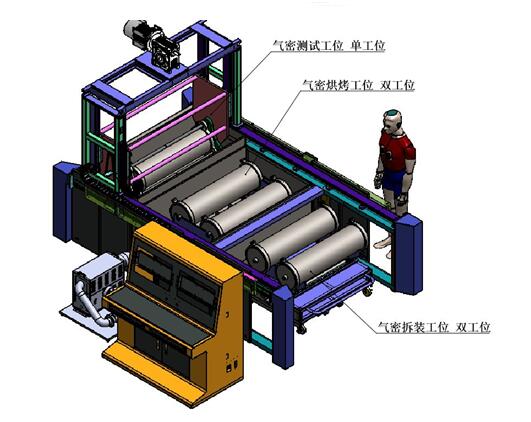

系统整体布局图：

（产品利用参考案例：呼和浩特航空仪表）
