非金属垫片侵蚀性试验装置和试验法式。

1、试验装置

设计在 260℃ 下内压力最高可达 1034kPa 的试验单元，如图 1 所示。

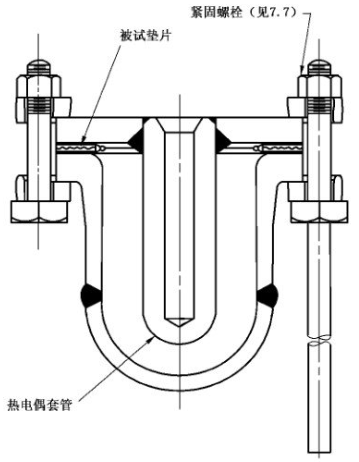

图 1 试验单元

1.1 侵蚀性试验单元

该单元蕴含一个相宜的热电偶套管，将其搁置离中心较近的地位以便得到正确的温度读数。垫片基座的尺寸应能包容一个尺度的 DN100 的垫片。

1.2 加热源

一个 3A（660W，220V）的电加热器，应能满足在垂直地位把试验单元加热到 232℃。若是试验单元水平进行试验，固定装置应具备相宜的环境舱或能达到划定温度的电炉。

1.3 必要的节造设备

用温控仪调整节造温度，精度 ±3℃。

1.4 温度计

分度值为 0.5℃。

2、试验法式

2.1 将试验单元放入固定夹具中并施加扭矩拧紧螺栓。

2.2 幼心注入 500mL 所选的侵蚀性液体于试验单元内。

2.3 正确地将试验垫片样品放入下方的法兰上。

2.4 用螺栓、螺母和垫圈装上盖子。

_{注：将垫圈和螺母的接触面轻轻地打磨使试验了局的可变性减至最幼。}

2.5 将二硫化钼干油膜或油脂涂在螺纹上光滑。

2.6 试验扭矩值能够通过下面三种方式获得：

a）包覆垫片密封性夹具（拜见 ASTM F112 试验步骤），必要增长 25% 来确保安全；

b）垫片造作商的建议；

c）通过确定一个可接受的泄漏率使用与其相应的扭矩。

_{注：增长的安全系数不得超过螺栓的允许负载。}

2.7 凭据所必要的扭矩，按图 2 的挨次顺次安稳地拧紧螺栓。拧紧每个螺栓的扭矩应按 20N?m 的级差递增。

注：应安稳地按图示挨次拧紧螵栓。

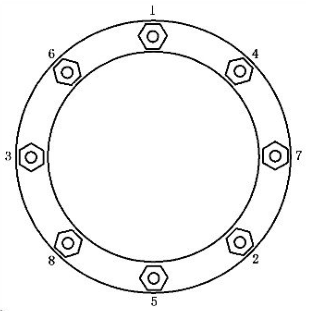

图 2 螺栓紧固挨次

2.8 若是想得到气相和液相的试验了局，将拧紧螺栓装配好的试验单元放在电炉或环境舱内的液体旁。

2.9 若是只必要得到气相的试验了局，将试验单元置于垂直状态。用电加热器将试验单元加热到划定的温度，并凭据批示灯的显示调整热敏开关。

2.10 放在划定温度下 2h 后再次拧紧螺栓至最终扭矩。

2.11 持续试验约莫 24h。在尔后三天内的每一天关关热源 8h。划定的试验周期内渣滓的试验功夫不需循环，在划定温度下持续进行试验。应确保 2 周的功夫以便提供有意思的机能数据。

2.12 待冷却到室温后使用相宜的防护装置和安全预防措施拆除试验单元。

2.13 丈量试验单元内渣滓的液体。

2.14 查抄渣滓液体有无变色。

2.15 查抄垫片有无变色、裂纹、热效应（例如变暗、碳化或硬化）及其他粉碎或失效迹象。

2.16 查抄在压力和温度下或两者综合作用的物理变形。
