高压往复密封圈耐负压和委顿机能试验步骤：

1、耐负压试验

1.1 试验设备

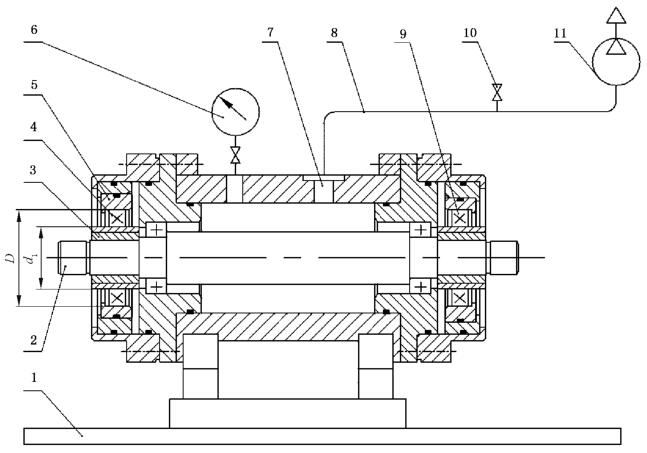

图 1 为耐负压试验设备的典型示意图。该设备应拥有动、静偏疼可调职能。试验设备重要技术参数见表 1。

注明：

d₁——轴直径；D——腔体直径；1——底座；2——主轴；3——轴偏疼套；4、9——被试密封圈；

5——密封圈腔体偏疼套；6——真空表；7——进油口；8——气管；10——截止阀；11——真空泵。

图 1 耐负压试验设备典型示意图

表 1 耐负压试验设备重要技术参数表

1.2 试验前提

试验前提如下：

a）密封圈偏疼量：按表 2 设定；

b）试验压力：不大于 -92kPa；

c）试验介质：空气。

表 2 高压往复密封圈高温密封试验静偏疼量设定

_{单元为毫米}

1.3 试验法式

试验法式如下：

a）将 2 只密封圈，按要求装置到试验设备上；

b）在密封圈接触油腔体的一侧抽取空气至 1.2 中的试验压力后，关关截止阀，维持 5min，观察压力变动情况。

1.4 按划定进行纪录。

1.5 判定尺度

密封腔体压力在划定的试验前提下维持 5min 不变，该项试验通过。

2、委顿试验

2.1 试验设备

图 2 为委顿试验设备的典型示意图。该设备应拥有试验偏疼可调、试验压力可调、自动换向、施加轴向交变载荷职能。试验设备重要技术参数见表 3。

2.2 试验前提

试验前提如下：

a）密封圈偏疼量：按表 2 设定；

b）交变载荷频率：0.6Hz~1.2Hz；

c）往复行程：±5mm；

d）试验压力：转向器总成的额定工作压力；

e）试验介质：转向器现实使用的液压油；

f）试验循环次数：100 万次。

注明：

d₁——轴直径；D——腔体直径；1——油箱；2——过滤器；3——溢流阀；4——液压泵；5——电动机；6——方向节造阀；

7——油管；8——法兰盘；9——往复驱动装置；10——被试密封圈；11——接进油路；12——压力计；13——滑动轴承；

14——密封圈腔体偏疼套；15——接泄漏油管；16——轴；17——行程节造和纪录装置；18——快率传感器。

图 2 委顿试验设备典型示意图

表 3 委顿试验设备重要技术参数表

2.3 试验法式

试验法式如下：

a）将 2 只密封圈，按要求装置到试验设备上；

b）试验设备的油压达到转向器总成额定工作压力后，轴的两端按 2.2 的划定施加轴向交变载荷，进行 100 万次循环；

c）每 2h 查抄一次泄漏情况和丈量泄漏量，同时纪录压力。

2.4 按划定进行纪录

2.5 判定尺度

经试验，2 只密封圈均无可见渗漏或泄漏，该项试验通过。
