今天给各人带来的分享是关于液压传动-电调造压力节造阀机能个性试验装置要求的内容。

安全提醒：试验过程应充分思考人员和设备的安全。

对所有类型阀的试验装置
，应使用切合图 1、图 2 或图 3 要求的试验回路。

图 1~图 3 所示试验回路是实现试验所需的最根基要求
，没有蕴含为预防元件出现意表故障所需的安全装置。选取图 1～图 3 所示回路试验时
，应按下列要求执行：

a）附录 A 给出了试验执行指南；

b）对每项试验可成立单独的试验回路
，以解除截止阀引起泄漏的可能性
，提高测试了局的正确性；

c）液压试验以阀和放大器的组合进行执行
，输入信号作用于放大器
，而不是直接作用于阀；对于电气试验
，输入信号直接作用于阀；

d）宜使用造作商推荐的放大器进行液压机能试验
，不然应纪录放大器的类型与重要参数（如脉宽调造频率、颤振频率和幅值等）；

e）在脉宽调造信号的启、关过程中
，纪录放大器的供电电压、幅值和作用于被试阀上的电压信号大幼及波形；

f）电气试验设备和传感器的频宽或固有频率
，至少大于最高试验频率的 10 倍；

g）选用的流量计 10 应不能对 Y 口压力产生影响。

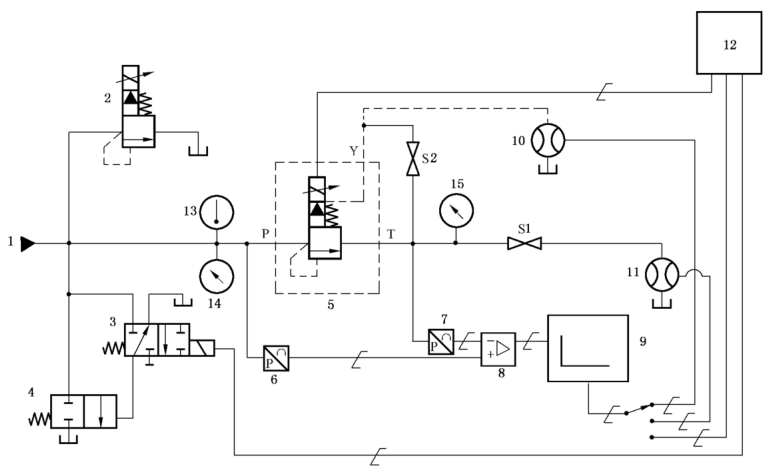

标引注明：

1——油源；2——系统溢流阀；3——卸荷阀的先导阀；4——卸荷阀；5——被试阀；6、7——压力传感器；

8——差动放大器；9——数据采集；10、11——流量计；12——信号产生器；13——温度计；14、15——压力表；

S1、S2——截止阀；P进油口；T——回油口；Y——先导泄油口。

图 1 溢流阀试验回路

标引注明：

1——油源；2——系统溢流阀；3——流量节造阀；4——温度计；5——被试阀；6——数据采集；

7——压力传感器；8、9——压力表；10、11——流量计；12——信号产生器；

A——出油口B——进油口；S1——截止阀；Y——先导泄油口。

图 2 减压阀试验回路

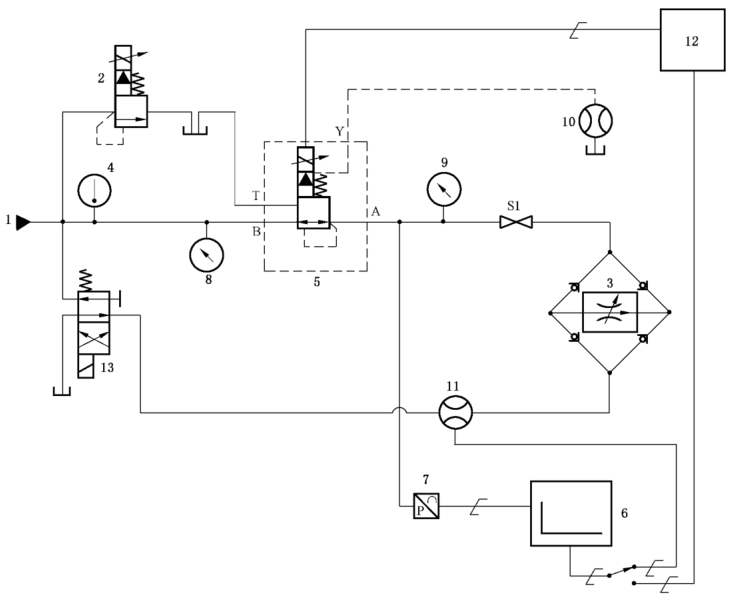

标引注明：

1——油源；2——系统溢流阀；3——流量节造阀；4——温度计；5——被试阀；6——数据采集；

7——压力传感器；8、9——压力表；10、11——流量计；12——信号产生器；13——方向阀；

T——回油口；A——出油口；B——进油口；S1——截止阀；Y——先导泄油口。

图 3 带反向溢流职能的减压阀试验回路

附录A

（资料性）

试验执行指南

试验之前
，被试阀的任何驱动放大器均需凭据造作商的注明装置使用。

可使用信号产生器提供陆续变动的输入信号
，纪录仪用来纪录压力传感器和流量计所显示的相应压力和流量值。

注 1：阀对输入信号产生的压力和流量响应也可选取逐点法纪录
，另一个可选择的步骤是用逐点法人为纪录该压力和流量值。

注 2：输入信号在半个试验周期内仅沿一个方向上升
，而在另半个试验周期又沿另一个方向降落。这样的了局能够显露出来阀固有的滞环
，使用自动信号产生器
，可有效预防信号的误转换。

对于稳态试验
，若是输出变动率比纪录仪的响应慢
，那么信号产生器产生的何种函数类型（如正弦、斜坡等）并不沉要。纪录仪宜拥有将传感器和阀输入信号的幅值调整到相宜尺度的职能
，也蕴含使图中轨迹居中的方式。

除自动信号产生器之表
，还必要提供带转换开关的手动节造输入信号装置
，以便于阀和设备的设定。

宜纪录电气调整数据。
